Пять ключевых шагов по выбору разрывного диска — в одной статье
2025-07-25

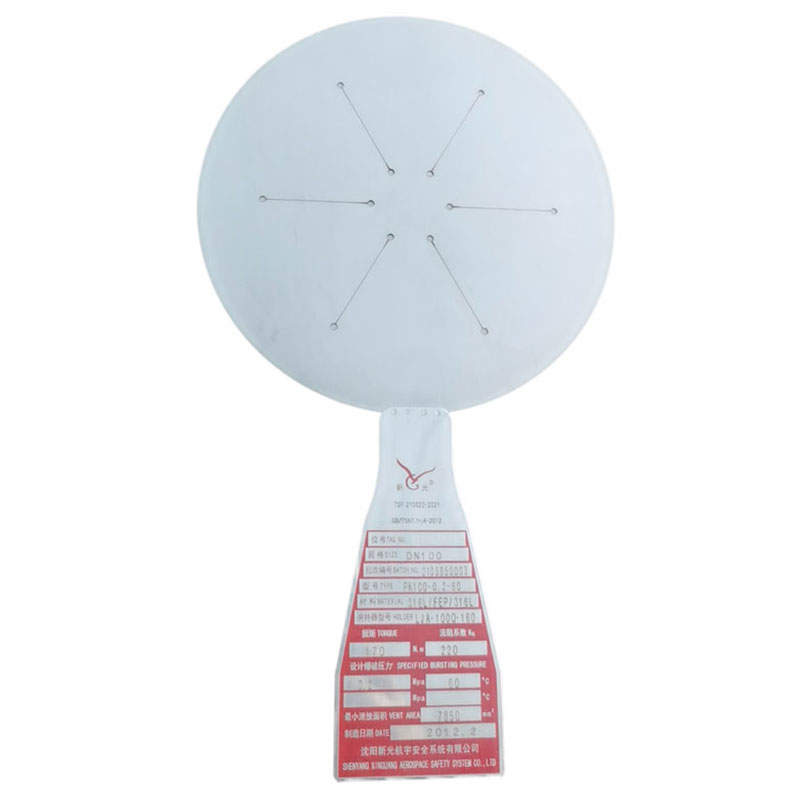

Перед тем как перейти к основному содержанию, краткая справка. Стандарт API 520 Part I, разработанный и опубликованный Американским институтом нефти (API), является авторитетным руководством по выбору разрывного диска в нефтехимической отрасли. В документе систематизированы классификация устройств предохранительного сброса давления, рекомендации по их подбору и расчету размеров. При выборе разрывного диска необходимо комплексно учитывать как технологические, так и конструктивные параметры оборудования, поскольку они напрямую влияют на эффективность разрывного диска при сбросе давления. Именно поэтому данные параметры должны быть точно определены.
Диапазон производственного проектирования
В процессе проектирования разрывного диска одним из наиболее часто путаемых понятий является различие между «допустимым производственным диапазоном» (manufacturing design range) и «допуском на давление срабатывания» (burst tolerance) — это два совершенно разных технических показателя.
Допустимый производственный диапазон определяет максимальные и минимальные пределы, в которых должен находиться номинальный показатель давления срабатывания разрывного диска. Стандартные значения: 0%, 5% и 10%. При выборе диапазона в 5% давление срабатывания разрывного диска должно находиться в интервале от 0% до -5% от заданного клиентом значения; при 10% — до -10%; а при 0% — значение давления срабатывания разрывного диска должно точно соответствовать указанному заказчиком. В ситуациях, связанных с техническим обслуживанием оборудования, чаще всего выбирается диапазон 0%, чтобы избежать отклонений при замене или модернизации разрывного диска.
Допуск на давление срабатывания означает допустимое отклонение между фактическим и номинальным давлением срабатывания разрывного диска. В соответствии с требованиями Американского общества инженеров-механиков (ASME): для разрывных дисков с номинальным давлением выше 40 psig отклонение при рабочей температуре не должно превышать ±5% от номинала; при давлении 40 psig и ниже — допустимое абсолютное отклонение составляет ±2 psig. Этот показатель гарантирует надежную работу устройства сброса давления в пределах допустимой погрешности.
Пятиступенчатый метод выбора разрывного диска
Пункт 4.3.6.2.3 стандарта API 520 Part I подробно описывает процесс выбора разрывного диска. На основе нашего профессионального опыта мы рекомендуем следующий алгоритм:
1、Определение верхнего предела диапазона проектирования
Как правило, используется максимальное допустимое рабочее давление (MAWP) защищаемого оборудования. При наличии дополнительного обратного давления необходимо внимательно оценить этот верхний предел.
2、Расчет номинального давления срабатывания
Из верхнего предела диапазона проектирования вычитается положительное отклонение, чтобы получить номинальное давление срабатывания разрывного диска.
3、Определение нижнего предела диапазона проектирования
Из рассчитанного номинального давления срабатывания вычитается отрицательное отклонение.
4、Расчет эксплуатационного коэффициента
Максимальное рабочее давление делится на нижний предел диапазона проектирования разрывного диска.
5、Особый подход для низкого давления
Для разрывных дисков с диапазоном 15–40 psig перед расчетом эксплуатационного коэффициента из нижнего предела проектирования дополнительно вычитается ±2 psig допуска.
