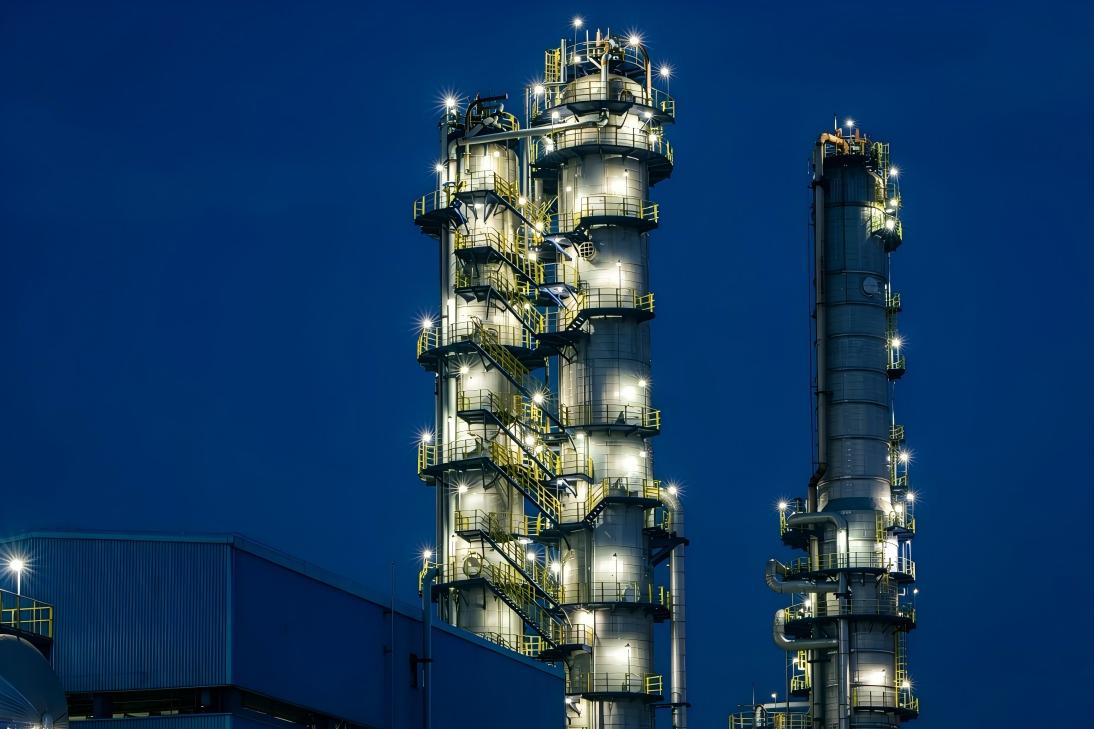

Почему российским нефтехимическим установкам необходим разрывной диск? Какие существуют практические сценарии применения?
2026-08-04
В процессе эксплуатации промышленной установки давление не остаётся постоянным. Изменение температуры, неконтролируемая реакция, неисправность клапана, засорение трубопровода, расширение газа и другие ситуации могут привести к быстрому повышению внутреннего давления оборудования.
Для нефтехимических установок обычно необходимо предусматривать соответствующие меры защиты от избыточного давления. Разрывной диск является одним из распространённых устройств сброса давления. При достижении заранее заданного давления срабатывания он создаёт канал для сброса давления при возникновении аномального повышения давления в оборудовании, помогая снизить риски, связанные с дальнейшим ростом давления.
Для промышленных проектов в России и странах СНГ применение разрывного диска необходимо определять с учётом расчётного давления оборудования, рабочей температуры, свойств рабочей среды и технических требований конкретного проекта. Основной вопрос при закупке заключается не в том, «нужен ли разрывной диск», а в том, «соответствует ли разрывной диск условиям эксплуатации оборудования».
Почему нефтехимическим установкам необходим разрывной диск?
Условия эксплуатации нефтехимического оборудования обычно достаточно сложные. Некоторые реакции сопровождаются выделением газа, изменение температуры может приводить к расширению рабочей среды, а после закрытия клапана или засорения трубопровода в определённых условиях также возможно быстрое повышение давления.
Предохранительный клапан может выполнять функцию защиты от избыточного давления, однако в некоторых условиях эксплуатации одного предохранительного клапана недостаточно для обеспечения всех необходимых требований по сбросу давления. Разрывной диск является одноразовым элементом сброса давления. Его конструкция относительно проста и не имеет подвижных механизмов, характерных для традиционных клапанов. При достижении заданных условий разрывной диск быстро создаёт канал для сброса давления.
Разрывной диск также может устанавливаться совместно с предохранительным клапаном. Такая комбинация позволяет одновременно контролировать давление в нормальном режиме эксплуатации и обеспечивать быстрый сброс давления в аварийной ситуации, а также уменьшить непосредственный контакт технологической среды с внутренними компонентами предохранительного клапана.
Реактор — одно из распространённых мест применения разрывного диска
Реакторы в нефтехимическом производстве работают в условиях нагрева, давления и протекания химических реакций. Некоторые реакции могут сопровождаться значительными изменениями температуры и давления.
При аномальном изменении условий реакции внутреннее давление оборудования может превысить допустимое расчётное значение. При правильном подборе разрывного диска с учётом технологических условий после достижения заданного давления разрыва он обеспечивает путь для сброса давления.
При выборе разрывного диска для реактора необходимо в первую очередь определить нормальное рабочее давление, расчётное давление, давление разрыва, рабочую температуру и состав рабочей среды. Если среда является коррозионной, необходимо также подобрать соответствующий материал.
Для высокотемпературных реакторов нельзя выбирать разрывной диск только на основании данных при нормальной температуре. Изменение свойств материала при различных температурах также необходимо учитывать в инженерных расчётах.
Теплообменники также требуют внимания к защите от избыточного давления
В теплообменнике обычно существуют разные условия давления и температуры с двух сторон. При повреждении трубного пучка, аномальном повышении давления с одной стороны или возникновении засора на входе или выходе локальные параметры давления могут измениться.
В конкретном проекте разрывной диск может устанавливаться в подходящем месте в зависимости от конструкции оборудования и требований к сбросу давления. Заказчику необходимо предоставить поставщику такие данные, как расчётное давление оборудования, рабочая температура, рабочая среда и размер сбросного отверстия.
Если с одной стороны теплообменника используется среда высокого давления, а с другой стороны давление ниже, решения по защите от избыточного давления для двух сторон также могут отличаться. Простого выбора стандартной модели по названию оборудования недостаточно — необходимо выполнить расчёт и подтверждение с учётом конкретных условий эксплуатации.
Применение в резервуарах и оборудовании, работающем под давлением
Изменение давления в резервуаре может быть вызвано различными причинами. Например, повышение температуры среды может привести к её расширению и изменению давления в газовом пространстве, а отклонения во время загрузки или выгрузки также могут влиять на давление внутри резервуара.
Для резервуаров и оборудования, работающего под давлением, к которым предъявляются требования по давлению, разрывной диск может использоваться как часть системы защиты от избыточного давления. Конкретный выбор необходимо выполнять с учётом объёма ёмкости, рабочего давления, расчётного давления, свойств среды и возможных аварийных условий эксплуатации.
Для оборудования, работающего с коррозионными средами, выбор материала требует особого внимания. В зависимости от условий эксплуатации могут применяться нержавеющая сталь, никелевые сплавы, Monel, Hastelloy C-276, тантал и другие материалы. Для некоторых специальных условий также может использоваться покрытие PTFE.
Аномальное давление в трубопроводных системах также нельзя игнорировать
Когда речь идёт о разрывном диске, многие вспоминают реакторы и оборудование, работающее под давлением, однако технологические трубопроводы также требуют внимания. При засорении трубопровода, ошибочном закрытии клапана, тепловом расширении рабочей среды и других подобных ситуациях локальное давление может быстро повыситься. Для некоторых чувствительных к давлению технологических участков в соответствии с проектными требованиями системы могут предусматриваться соответствующие устройства защиты от избыточного давления. Для разрывного диска в трубопроводной системе обычно необходимо в первую очередь определить номинальный размер, тип соединения, давление разрыва, температуру и фазовое состояние среды. При ограниченном монтажном пространстве необходимо также заранее подтвердить конструкцию разрывного диска и размеры держателя.
Для разных условий эксплуатации нельзя просто использовать одну и ту же конструкцию разрывного диска
Разрывные диски выпускаются в различных конструктивных исполнениях. Прямосводные, обратносводные и другие конструкции предназначены для разных условий давления и способов срабатывания. Прямосводные разрывные диски могут применяться в различных стандартных системах защиты от избыточного давления. Обратносводные разрывные диски срабатывают за счёт потери устойчивости и имеют практическое применение в некоторых технологических установках со значительными колебаниями давления. При закупке конструкцию необходимо оценивать совместно с фактическими условиями эксплуатации.
Для оборудования с высоким рабочим давлением и значительными колебаниями давления необходимо уделять внимание стабильности работы разрывного диска; при высокой температуре и работе с коррозионными средами особенно важно подтвердить материал и допустимый температурный диапазон.
| Условия эксплуатации | Основные параметры для подтверждения | На что обычно обращают внимание |
| Высокотемпературное оборудование | Температура, давление, материал | Свойства материала при высокой температуре |
| Коррозионная среда | Среда, концентрация, температура | Коррозионная стойкость материала |
| Колебания давления | Рабочее давление, давление разрыва | Усталостная стабильность |
| Газообразная среда | Давление, температура, расход при сбросе | Пропускная способность при сбросе |
| Жидкая среда | Свойства среды, давление | Условия сброса |
| Трубопроводная система | DN, тип соединения, давление | Монтажное пространство |
Какие документы необходимо подготовить для закупки разрывного диска для российских проектов?
Для промышленных проектов в России, Казахстане, Беларуси и других странах региона заказчику при закупке разрывного диска обычно необходимо предоставить достаточно полный комплект параметров оборудования.
Практический комплект данных для запроса коммерческого предложения включает:
- наименование и назначение оборудования;
- нормальное рабочее давление;
- расчётное давление;
- требуемое давление разрыва;
- нормальную и максимальную рабочую температуру;
- наименование и концентрацию технологической среды;
- номинальный размер разрывного диска;
- способ установки;
- наличие или отсутствие противодавления;
- совместное использование с предохранительным клапаном;
- применяемые в проекте нормы проектирования и требования к приёмке.
Чем полнее подготовлены эти данные, тем проще поставщику определить конструкцию, материал и размер разрывного диска, а также сократить количество повторных уточнений параметров на этапе подготовки коммерческого предложения.
При поставке разрывных дисков нельзя ориентироваться только на цену изделия
Для нефтехимических установок разрывной диск, несмотря на относительно небольшие размеры, непосредственно участвует в системе защиты от избыточного давления. Поэтому простое сравнение цены за единицу не позволяет определить, насколько подходящим является конкретное решение.
Более эффективный подход к поставке заключается в подборе разрывного диска на основании параметров оборудования с последующим определением материала и конструкции с учётом давления, температуры и свойств рабочей среды. Для специальных условий эксплуатации могут предоставляться нестандартные размеры, специальные материалы и соответствующая техническая документация.
Наши разрывные диски подходят для различных задач защиты от избыточного давления и могут подбираться на основании параметров оборудования, предоставленных заказчиком. Для изготовления могут применяться нержавеющая сталь, никелевые сплавы, Monel, Hastelloy C-276, тантал и другие материалы. Для специальных коррозионных условий также могут предлагаться решения с покрытием PTFE.
