Полный обзор знаний о разрывных дисках
2025-05-27
В устройствах аварийного сброса давления двумя наиболее распространёнными устройствами являются предохранительный клапан и разрывной диск. Обычно предпочтение отдаётся предохранительному клапану, соответствующему требованиям, однако у него есть недостатки — «неплотное закрытие и несрабатывание». Поэтому, когда давление растёт слишком быстро или в среде присутствуют примеси, разрывной диск является более безопасным выбором.
Разрывной диск сбрасывает давление за счёт разрыва мембраны, которая разрушается при заданных температуре и давлении. Благодаря своей простой конструкции, высокой чувствительности, точности, отсутствию утечек и мощной способности к сбросу давления, разрывной диск широко применяется в различных промышленных областях.
Принцип конструкции и классификация разрывных дисков
Разрывной диск состоит из мембранного элемента и держателя. Существует несколько способов классификации, но наиболее распространённый — по форме изделия: выпуклый, вогнутый и плоский.

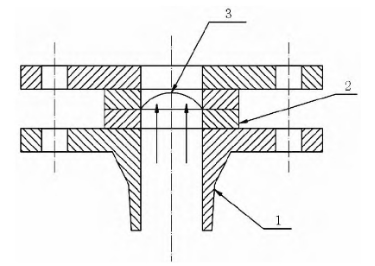

Ключевой элемент разрывного диска — это тонкая металлическая пластина, которая является самым слабым звеном в системе давления, но при нормальных условиях эксплуатации не разрушается. Если во время работы оборудования возникает аварийная ситуация, приводящая к резкому росту внутреннего давления, и оно достигает установленного значения срабатывания разрывного диска, мембрана мгновенно разрушается, создавая канал для экстренного сброса давления. В отличие от предохранительного клапана, который после сброса давления возвращается в исходное состояние под действием запорного механизма, разрывной диск после срабатывания не восстанавливается и требует замены. Схема конструкции разрывного диска показана ниже.
1、Установочный фланец
2、Держатель
3、Разрывной диск
Области применения разрывных дисков
1、Рабочая среда обладает высокой вязкостью или склонна к кристаллизации, полимеризации, что может привести к залипанию или засорению клапана предохранительного устройства.
2、Возможны химические реакции, вызывающие мгновенный резкий рост давления внутри ёмкости, при котором предохранительный клапан не успеет своевременно открыться для сброса давления.
3、Рабочая среда представляет собой токсичные или дорогостоящие газы, а использование предохранительного клапана может привести к утечкам, загрязнению окружающей среды и потерям.
4、Требуется полный сброс давления из ёмкости или трубопровода без каких-либо препятствий.
Разрывной диск, как устройство аварийного сброса давления в промышленном оборудовании, при взрыве или превышении давления мгновенно открывается, предотвращая рост давления за пределы прочности конструкции оборудования. Это защищает как само оборудование, так и персонал, снижая тяжесть последствий аварий. Хотя разрывной диск применяется реже, чем предохранительный клапан, в определённых условиях он незаменим. Особенно в случаях, когда давление в ёмкости растёт слишком быстро, или среда обладает высокой коррозионной активностью, что может повлиять на герметичность предохранительного клапана, разрывной диск является оптимальным выбором.
