Статья познакомит вас более подробно с различными классификациями разрывного диска (Часть I)
2025-08-31

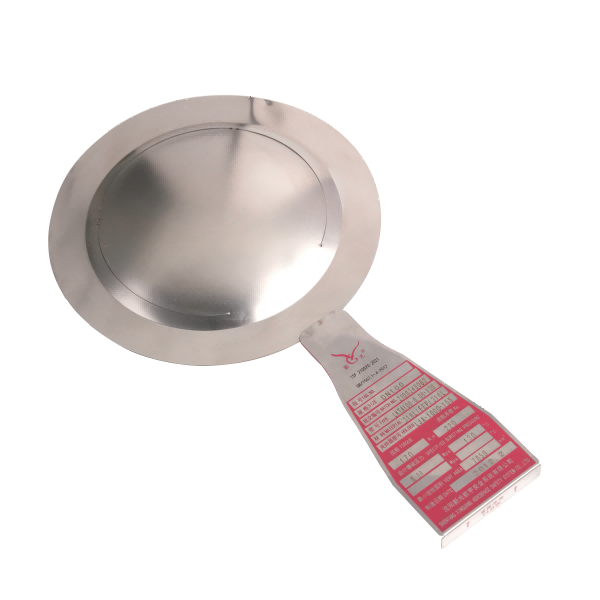

Классификация устройств с разрывным диском и конструктивные особенности:
1、Классификация разрывного диска:
-- По форме различают: положительно-купольный разрывной диск (вогнутая сторона под давлением), отрицательно-купольный разрывной диск (выпуклая сторона под давлением), плоский разрывной диск и графитовый разрывной диск.
-- По характеру разрушения под нагрузкой различают: растяжение, потерю устойчивости, изгиб или срез.
Разрывной диск с разрушением растяжением — в мембране возникает растягивающее напряжение; подразделяется на: обычный положительно-купольный, положительно-купольный с канавками, плоский с канавками, положительно-купольный с надрезами, плоский с надрезами.
Разрывной диск с разрушением от потери устойчивости — в мембране возникает сжимающее напряжение; подразделяется на: отрицательно-купольный с ножом, отрицательно-купольный с зубцами «аллигатора», отрицательно-купольный с канавками. Разрывной диск с изгибом или разрушением срезом: в мембране возникает разрушение срезом; в основном изготавливается из цельного материала, например из графита.
2、Распространённые виды разрывных дисков:
1）Особенности нагружения положительно-купольного разрывного диска:
Вогнутая сторона под давлением, разрушение от растяжения, может быть однослойным или многослойным, условное обозначение начинается с «L». Классификация положительно-купольного разрывного диска: обычный положительно-купольный разрывной диск, положительно-купольный с канавками разрывной диск, положительно-купольный с надрезами разрывной диск.
2）Особенности нагружения отрицательно-купольного разрывного диска:
Выпуклая сторона под давлением, разрушение от потери устойчивости, может быть однослойным или многослойным, условное обозначение начинается с «Y». Классификация отрицательно-купольного разрывного диска: отрицательно-купольный с ножом разрывной диск, отрицательно-купольный с зубцами «аллигатора» разрывной диск, отрицательно-купольный с крестовой канавкой (сварной) разрывной диск, отрицательно-купольный с кольцевой канавкой разрывной диск.
3）Особенности нагружения плоского разрывного диска:
После приложения силы постепенно изгибается, образуя купол, при достижении номинального давления разрушается от растяжения; может быть однослойным или многослойным, условное обозначение начинается с «P». Классификация плоского разрывного диска: плоский с канавками разрывной диск, плоский с надрезами разрывной диск.
4）Особенности нагружения графитового разрывного диска:
Разрушение от действия среза, условное обозначение: PM.
3、Особенности срока службы различных типов разрывных дисков:
Все разрывные диски изготавливаются с расчётом на предельный срок службы, без коэффициента запаса: при достижении установленного давления срабатывания они мгновенно разрушаются. Их срок службы в первую очередь зависит от формы изделия, характера нагружения и соотношения между максимальным рабочим давлением и минимальным давлением срабатывания — коэффициента эксплуатации. Для обеспечения длительного использования разрывного диска международный стандарт ISO4126-6 «Application, selection and installation of bursting disc safety devices» определяет максимально допустимый коэффициент эксплуатации для различных типов разрывных дисков:
① Обычный положительно-купольный разрывной диск — коэффициент эксплуатации ≤ 0,7;
② Положительно-купольный с канавками и положительно-купольный с надрезами разрывной диск — коэффициент эксплуатации ≤ 0,8;
③ Различные отрицательно-купольные разрывные диски (с канавками, с ножом и др.) — коэффициент эксплуатации ≤ 0,9;
④ Плоский разрывной диск — коэффициент эксплуатации ≤ 0,5;
⑤ Графитовый разрывной диск — коэффициент эксплуатации ≤ 0,8.
В данной статье мы рассмотрели основные классификации разрывного диска с разных точек зрения. В следующей статье мы продолжим данный цикл и представим особенности применения разрывного диска. Если вас это интересует — следите за обновлениями на нашем сайте.
