Оказывается, у разрывного диска есть так много аспектов, которые необходимо учитывать
2025-08-30
Применение разрывного диска в комбинации с предохранительным клапаном:
1、Разрывной диск, установленный на входе предохранительного клапана:
Такое решение является наиболее распространённым. Его преимущество заключается в том, что разрывной диск изолирует предохранительный клапан от рабочей среды на входе, система не имеет утечек. Предохранительный клапан не подвергается коррозии со стороны рабочей среды, что снижает его стоимость. Когда система подвергается избыточному давлению, разрывной диск и предохранительный клапан могут одновременно сработать и сбросить давление. После того как давление в системе восстановится до нормы, предохранительный клапан снова автоматически закрывается, что позволяет значительно сократить потери рабочей среды.
2、Разрывной диск, установленный на выходе предохранительного клапана:
Преимущество такой установки заключается в том, что разрывной диск изолирует предохранительный клапан от общей выпускной линии, предохранительный клапан не подвергается коррозии со стороны рабочей среды, находящейся в общей выпускной линии, и не подвержен воздействию противодавления в этой линии.
Избыточное давление оборудования и выбор предохранительных устройств:
1、Избыточное давление оборудования
Физическое избыточное давление:
Обычно это означает, что максимальное рабочее давление внутри оборудования превышает допустимое давление оборудования. Избыточное давление оборудования делится на физическое и химическое. В проектировании оборудования давление указывается как избыточное.
Физическое избыточное давление — это когда рост давления не вызван химической реакцией среды, а сама среда претерпевает лишь физические изменения.
Распространённые виды физического избыточного давления:
1）Постоянное накопление материала внутри оборудования без своевременного вывода, что приводит к избыточному давлению.
2）Нагрев (пожар), вызывающий тепловое расширение материала и рост давления.
3）Мгновенные пульсации давления, вызванные резким закрытием клапана, приводящие к локальному повышению давления, такие как «водяной удар» или «паровой удар». Например, на конце паропровода при быстром охлаждении пара локально образуется вакуум, пар устремляется к концу трубопровода, возникает удар, аналогичный «водяному молоту», вызывающий избыточное давление.
Химическое избыточное давление: повышение давления вызвано химической реакцией среды.
Распространённые виды химического избыточного давления:
1）Взрыв горючих газов (аэрозолей), вызывающий избыточное давление.
2）Горение и взрыв различных органических и неорганических горючих пылей, вызывающее избыточное давление.
3）Неконтролируемая экзотермическая химическая реакция, вызывающая избыточное давление.
2、Устройства для сброса избыточного давления:
1、Принцип сброса избыточного давления: при избыточном давлении оборудования предохранительные устройства немедленно срабатывают, своевременно сбрасывая избыточную среду для защиты сосуда. Требуется, чтобы количество сбрасываемой среды в единицу времени было не меньше, чем количество образующейся среды за то же время, то есть скорость сброса давления должна быть выше скорости роста давления, чтобы обеспечить давление внутри оборудования ниже максимально допустимого.
2、Принцип действия устройств для сброса избыточного давления делится на сброс по давлению и сброс по температуре.
К распространённым устройствам для сброса избыточного давления относятся: предохранительный клапан и разрывной диск.

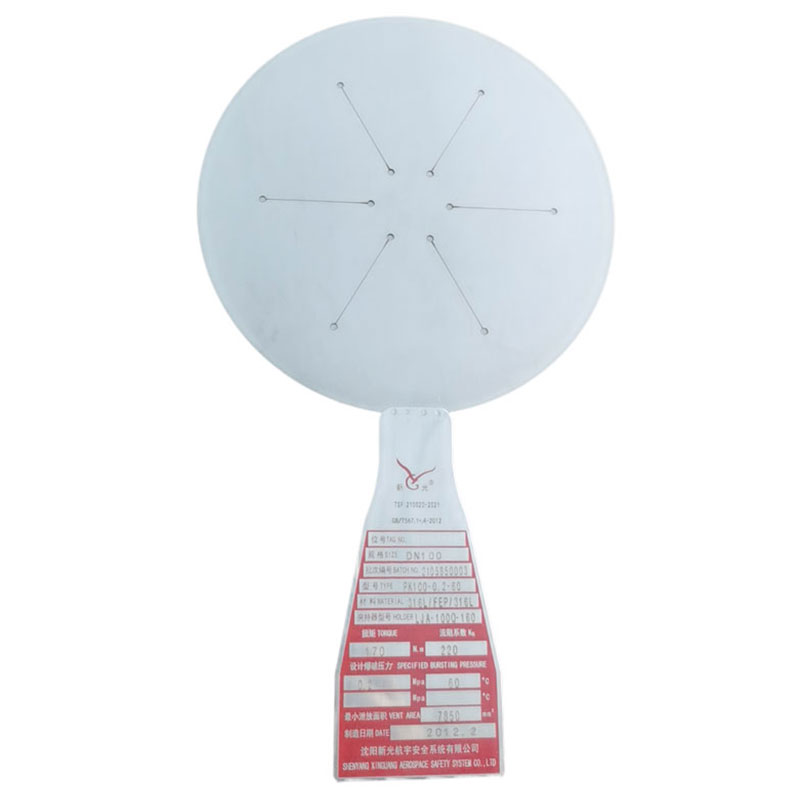

Принцип работы разрывного диска: когда давление внутри оборудования достигает номинального давления срабатывания, разрывной диск мгновенно разрушается, полностью открывая канал для сброса давления.
Наша компания имеет многолетний опыт производства разрывных дисков. Если вы хотите узнать больше о разрывных дисках, можете продолжать следить за нами.
