Пять схем комбинированного применения разрывного диска и предохранительного клапана: анализ преимуществ и недостатков
2025-07-24
В нефтеперерабатывающих и химических производствах контроль аварийного повышения давления имеет решающее значение для обеспечения безопасности. Ненормальные условия давления в технологическом оборудовании являются основными причинами аварий. Сценарии сверхдавления не только напрямую угрожают жизни персонала, но и могут привести к серьезным повреждениям оборудования и значительным затратам на ремонт.
Система контроля давления служит первой линией защиты от сверхдавления, регулируя его в режиме реального времени. Однако такие системы зависят от точных приборов и автоматических устройств, которые могут выйти из строя или сработать ошибочно. В этих случаях система сброса давления выступает в качестве последнего рубежа защиты, активируясь только при достижении опасного давления.
Основные компоненты системы защиты от избыточного давления — это предохранительные клапаны и разрывные диски.
Вот пять возможных схем конфигурации:
1.Использование только предохранительного клапана
Предохранительный клапан — это устройство сброса давления с автоматическим возвратом. Он открывается при достижении установленного давления, а после нормализации автоматически закрывается.
2.Использование только разрывного диска

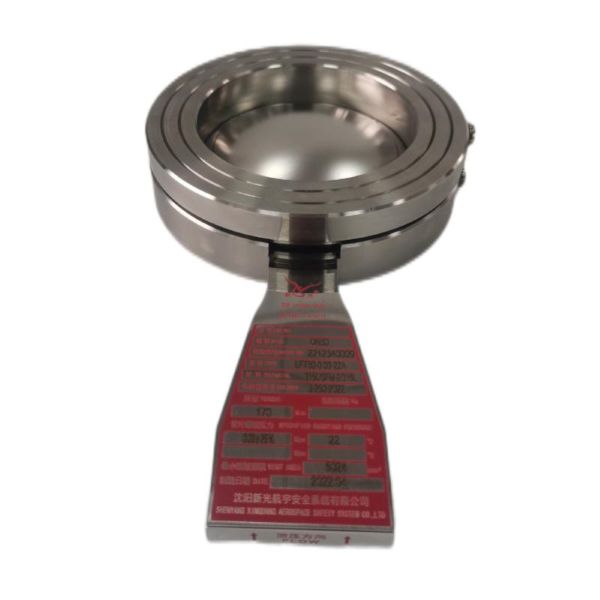

Разрывной диск (также называемый взрывной мембраной) — это устройство сброса давления без функции возврата. Он мгновенно разрушается при достижении заданного давления, обеспечивая полный сброс. После срабатывания необходимо заменить разрывной диск вручную.
3.Параллельная установка разрывного диска и предохранительного клапана
Предохранительный клапан — как первичная защита: он открывается при заданном давлении и автоматически закрывается.
Разрывной диск — как вторичная защита: его срабатывание настроено немного выше давления предохранительного клапана, что обеспечивает резервную защиту.
4.Последовательная установка разрывного диска перед предохранительным клапаном (на входе)
Преимущества схемы:
– Изоляция технологической среды: защищает клапан от обратного давления, накопления веществ или полимеризации, приводящей к закупорке.
– Уплотнение и защита от утечек: предотвращает частое техническое обслуживание, вызванное эффектом "кипения в седле" (simmering).
– Онлайн-тестирование: позволяет проверять уставку предохранительного клапана без его демонтажа.
При выборе этой схемы необходимо учитывать следующие факторы:
– Конструкция без фрагментов: при разрушении разрывного диска не должно возникать частиц, способных заблокировать клапан.
– Полное открытие: разрывной диск должен открываться на весь диаметр, чтобы не препятствовать сбросу.
– Стандарты расстояния установки: расстояние между разрывным диском и клапаном должно быть не более 5 наружных диаметров трубы.
– Ограничение потерь давления: во время сброса потери давления в подводящей трубе не должны превышать 3% от уставки клапана.
– Контроль давления в камере: необходимо отслеживать давление в камере между разрывным диском и клапаном, чтобы избежать скрытого накопления.
– Соответствие размеров: входной диаметр разрывного диска должен соответствовать предохранительному клапану, также нужно учитывать коэффициент снижения пропускной способности клапана.
– Стандарты настройки давления: рекомендуется устанавливать одинаковое номинальное значение давления для разрывного диска и клапана; соблюдение стандартов ASME, API и EN ISO обязательно.
- Установка разрывного диска на выходе предохранительного клапана
Преимущества схемы:
– Изоляция среды: разрывной диск предотвращает загрязнение или коррозию предохранительного клапана.
– Регулирование обратного давления: эффективно компенсирует колебания обратного давления, влияющие на работу клапана.
– Функция раннего предупреждения: при использовании с датчиком разрушения разрывного диска может выполнять функцию раннего сигнала о повышении давления.
