Полное руководство по разрывному диску
2025-09-19
Понятие

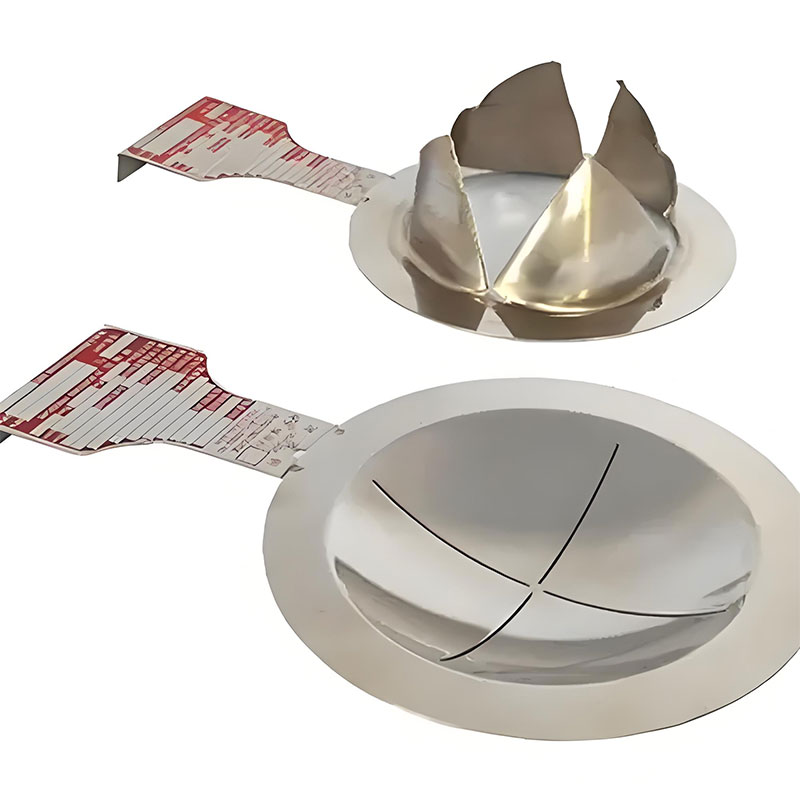

Разрывной диск — предохранительное устройство, способное при определённой температуре и давлении разрываться для сброса давления; его основные компоненты включают сам разрывной диск и держатель. Когда достигаются заданные давление и температура срабатывания, разрывной диск разрывается, сбрасывая давление. Держатель устанавливается в соответствующем месте сосуда для обеспечения стабильной работы разрывного диска. Это предохранительное устройство не только имеет простую конструкцию, но и отличается высокой чувствительностью и точностью срабатывания; более того, оно способно эффективно сбрасывать давление без утечек. Кроме того, оно может стабильно работать в вязких, высокотемпературных, низкотемпературных и агрессивных средах, что делает его идеальной мерой защиты для сосудов с очень высоким давлением. Поэтому разрывной диск играет решающую роль во многих отраслях промышленности — химической, нефтяной, лёгкой, металлургической, атомной энергетике, пылеулавливании, противопожарной защите и авиации — и является незаменимой гарантией безопасности для предотвращения разрушения оборудования при избыточном давлении.
Принцип
Устройство с разрывным диском, являясь одноразовым необратимым предохранительным устройством для сброса давления, срабатывает под действием статического давления на входе. Когда разность давления по обе стороны мембраны достигает установленного значения, устройство посредством разрыва мембраны мгновенно сбрасывает давление. Проще говоря, это одноразовое устройство для сброса давления, рассчитанное на срабатывание при заданной температуре разрыва, что обеспечивает безопасный выпуск рабочей среды.
Особенности
Разрывной диск обладает рядом уникальных характеристик, которые делают его особенно эффективным в определённых условиях применения. Во-первых, он особенно подходит для работы с суспензиями, вязкими или коррозионно-активными технологическими средами, для которых предохранительный клапан зачастую не может обеспечить эффективный сброс давления. Во-вторых, разрывной диск имеет крайне малую инерционность и способен быстро реагировать на резкое повышение давления, обеспечивая своевременный сброс. Кроме того, в случае пожара или иной чрезвычайной ситуации, когда основное предохранительное устройство уже открыто, разрывной диск может служить дополнительным средством сброса давления, повышая общую безопасность. Его герметичная конструкция, исключающая утечки, делает разрывной диск особенно пригодным для сосудов, содержащих дорогостоящие или токсичные среды. Также разрывной диск доступен в различных размерах и моделях и может изготавливаться из различных материалов, что обеспечивает ему высокую универсальность. Наконец, обслуживание и замена разрывного диска весьма просты.
Области применения
Разрывной диск в основном применяется в следующих случаях. Во-первых, когда рабочая среда в сосудах или трубопроводах является вязкой или склонной к полимеризации и может привести к залипанию или засорению седла и затвора предохранительного клапана, разрывной диск проявляет свои уникальные преимущества. Во-вторых, в ситуациях, когда химическая реакция может вызвать мгновенный и резкий рост давления в сосуде, а предохранительный клапан не успевает своевременно среагировать, разрывной диск обеспечивает дополнительную защиту. Кроме того, если рабочая среда — высокотоксичный или дорогостоящий газ и существует риск утечек через предохранительный клапан, разрывной диск также гарантирует отсутствие утечек. Одновременно для сосудов и трубопроводов, где требуется полный или беспрепятственный сброс давления, разрывной диск также пригоден. Наконец, в других случаях, когда предохранительные клапаны неприменимы, а уместно применение разрывного диска — например при необходимости быстрой реакции и низкого уровня обслуживания — разрывной диск также способен удовлетворить эти требования.
