Всестороннее введение в разрывной диск (Часть II)

Термины, связанные с разрывным диском

Заднее давление (back pressure): статическое давление на выходе устройства во время разрыва или сброса разрывного диска. Если давление ниже атмосферного, оно называется вакуумным.

Опора от заднего давления: элемент устройства с разрывным диском, предотвращающий его повреждение из-за обратной разности давлений. При системном давлении ниже атмосферного обычно называется вакуумной опорой.

Партия: совокупность одинаковых по спецификации разрывных дисков, изготовленных из одной партии материала.

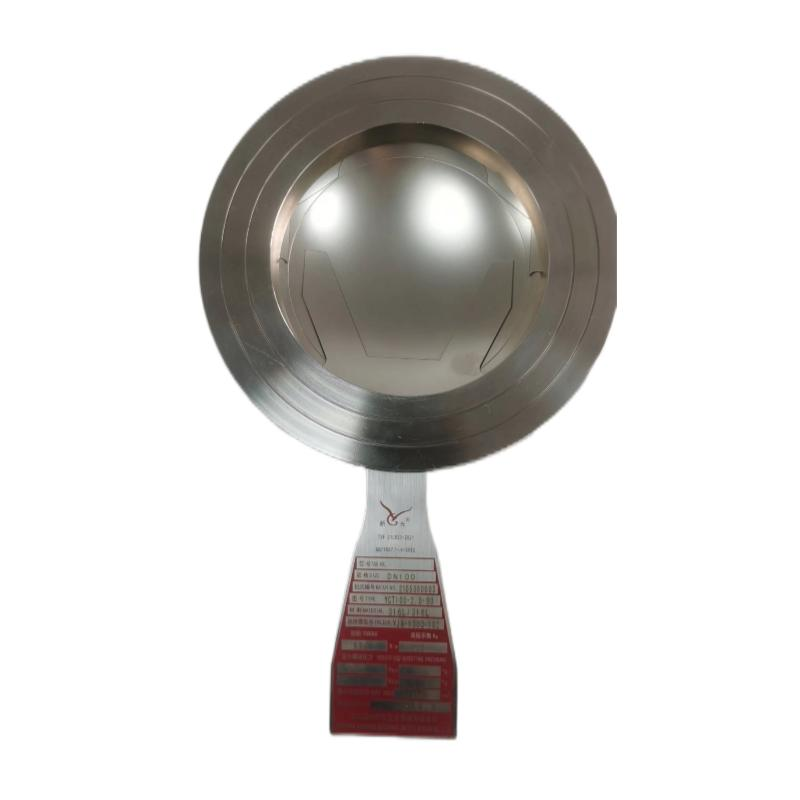

Разрывной диск: одноразовое предохранительное устройство для сброса давления, которое при достижении заданного давления разрушается и не может вновь закрыться. При превышении предельного давления или вакуума разрывной диск мгновенно сбрасывает давление, защищая отдельное устройство или всю систему.

Комплект разрывного диска: все элементы, установленные в держателе для обеспечения работы разрывного диска, соответствующие проектным требованиям.

Устройство с разрывным диском: одноразовое предохранительное устройство сброса давления, управляемое перепадом давлений, выполняющее функции разрыва и сброса. Оно включает не только сам разрывной диск, но и соответствующий держатель, а также другие компоненты.

Держатель разрывного диска: элемент в устройстве, фиксирующий разрывной диск и обеспечивающий стабильность его характеристик.

Давление разрыва: перепад давления в системе, при котором разрывной диск мгновенно открывается.

Покрытие: металлический или неметаллический слой (не облицовка), нанесённый на элементы устройства с разрывным диском.

Температура разрыва: температура системы в момент достижения давления разрыва разрывного диска.

Обычный тип разрывного диска (прямоизогнутый): открывается при превышении давления, соответствующего пределу прочности материала. Его форма может быть плоской или изогнутой; при этом направление изгиба совпадает с направлением давления — давление действует на вогнутую поверхность разрывного диска.

Пропускная способность: способность разрывного диска сбрасывать поток среды после открытия.

Дополнительные термины

Разрывная пластина: предохранительное устройство, предотвращающее взрыв путём сброса давления при его чрезмерном росте. Когда давление достигает значения «давления открытия» p, пластина мгновенно разрушается.

Металлическая лента или фольга, используемая для изготовления металлических разрывных дисков, называется металлической фольгой.

Свободная проходная (сбросная) площадь: эквивалентная минимальная проходная площадь, рассчитанная без учёта влияния опор от заднего давления и остатков разрушенного разрывного диска.

Степень защиты IP: стандарт, оценивающий уровень защиты электрооборудования или систем от проникновения внешних объектов (пыли, влаги).

Облицовка: тонкая плёнка или пластина, прикрепляемая к металлическому разрывному диску или его держателю для повышения характеристик (отличается от покрытия).

Диапазон изготовления: согласованный производителем и пользователем диапазон давления, в котором среднее давление разрыва партии разрывных дисков должно находиться.

Максимальное рабочее давление: максимальное давление системы, при котором разрывной диск работает нормально и не подвергается чрезмерной усталости. Обычно составляет 50–100% от номинального давления разрыва.

Рабочее давление: давление системы, которое воспринимает разрывной диск при нормальной эксплуатации.

Рабочая температура: температура системы при нормальной эксплуатации разрывного диска.

Допуск на давление разрыва: допустимое отклонение между фактическим и номинальным давлением разрыва разрывного диска при одинаковой температуре, выражаемое в % или psig.

Давление сброса: максимальное давление системы в состоянии сброса разрывного диска. Отличается от давления разрыва тем, что относится именно к процессу сброса.

Температура сброса: максимальная температура системы в процессе сброса разрывного диска. Отличается от температуры разрыва.

Обратноизогнутый разрывной диск: изгиб направлен противоположно действию давления, т.е. давление действует на выпуклую поверхность разрывного диска, обеспечивая дополнительную защиту.

Композитный разрывной диск: многослойный разрывной диск, имеющий специальные отверстия или прорези для снижения воспринимаемого давления и контроля давления разрыва. Может быть плоским или изогнутым.

Проектное давление разрыва: конкретное значение давления, задаваемое заказчиком или производителем, при котором разрывной диск должен срабатывать при одинаковой температуре разрыва.

Актуальный государственный стандарт: GB 567-2012 «Предохранительные устройства с разрывными дисками», предоставляющий нормативные указания для проектирования, производства и применения соответствующих изделий.
