Как выбрать между разрывным диском и предохранительным клапаном на вашем заводе
2025-10-23
Характеристики предохранительного клапана и разрывного диска
- 1、Предохранительный клапан:
Он снижает избыточное давление внутри аппарата за счёт автоматического открытия клапана и сброса газа.
Преимущества: предохранительный клапан выпускает только ту часть давления, которая превышает установленный предел. Когда давление в сосуде снижается до нормального рабочего уровня, клапан автоматически закрывается. Это позволяет избежать потерь и остановки производства при превышении давления. Устройство можно использовать многократно, а его установка и регулировка относительно просты.
Недостатки: герметичность сравнительно низкая — даже при строгом соблюдении норм в нормальных условиях работы возможна лёгкая утечка. Из-за инерции пружины и других деталей открытие клапана имеет запаздывание, поэтому реакция на повышение давления сравнительно медленная. Кроме того, при работе с загрязнёнными газами возможно засорение клапана или залипание тарелки.
Область применения: предохранительный клапан подходит для оборудования, в котором среда представляет собой относительно чистые газы — например, воздух или водяной пар. Не рекомендуется использовать в установках с токсичными веществами, а также в аппаратах, где возможно быстрое повышение давления вследствие химических реакций.
При выборе предохранительного клапана его пропускная способность должна быть больше безопасного объёма сброса аппарата. Тип конструкции следует подбирать исходя из технологических условий и свойств рабочей среды, а также в соответствии с максимально допустимым рабочим давлением.
Примечание:
Безопасный объём сброса — это количество газа, которое необходимо выпустить за единицу времени при превышении давления, чтобы оно больше не повышалось.
Пропускная способность предохранительного клапана — это количество газа, сбрасываемое за единицу времени при полностью открытом клапане и определённом давлении.

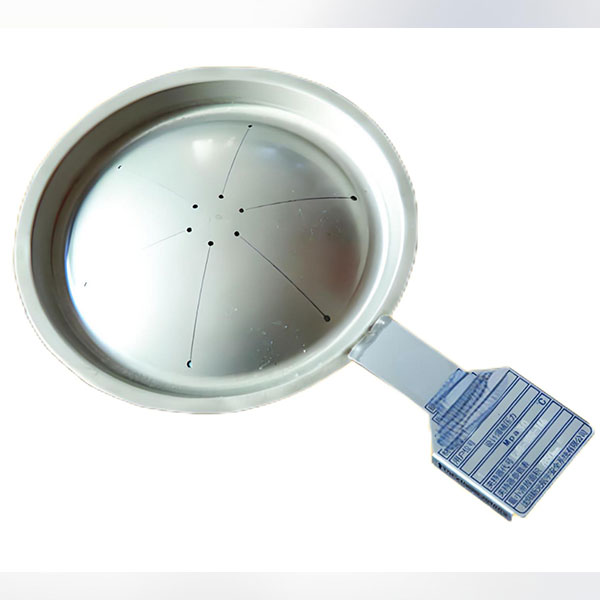

Разрывной диск работает за счёт того, что его мембранный элемент разрушаетcя при достижении определённого давления, обеспечивая мгновенный сброс газа (при этом разрывной диск обычно применяется в сосудах среднего и низкого давления, а разрывная шапка — в сосудах сверхвысокого давления).
Преимущества: высокая герметичность — при нормальной работе сосуда утечек не происходит; разрушение разрывного диска происходит мгновенно, что обеспечивает быструю реакцию сброса давления; наличие загрязнений, масел или твёрдых частиц в среде не влияет на срабатывание устройства.
Недостатки: после выполнения функции сброса давления разрывной диск не подлежит повторному использованию.
Область применения:
Разрывной диск подходит для сосудов, где возможны химические реакции с резким повышением давления, а также для оборудования с токсичными веществами. Не рекомендуется использовать для резервуаров с сжиженными газами. Для сосудов, где часто происходят колебания давления или вероятность превышения давления велика, разрывной диск также нежелателен.
Следует отдавать предпочтение использованию разрывного диска в следующих случаях:
1、Когда давление может быстро возрасти;
2、Если в среде содержатся частицы, осадки, склонность к кристаллизации, полимеризации или высокая вязкость;
3、Если среда обладает сильной коррозионной активностью и применение предохранительного клапана экономически нецелесообразно;
4、Если технологическая среда очень дорогая или высокотоксичная и не допускается даже минимальная утечка — разрывной диск следует устанавливать в паре с предохранительным клапаном;
5、Если рабочее давление слишком низкое или слишком высокое, и изготовление подходящего клапана затруднено;
6、Если низкая температура влияет на работу клапана;
7、Если требуется большая площадь сброса.
Если условия работы вашего завода и оборудования соответствуют хотя бы одному из приведённых случаев, мы рекомендуем приобрести разрывной диск для обеспечения промышленной безопасности.
Если вы не знаете, где можно приобрести подходящий разрывной диск, свяжитесь с нами — мы имеем многолетний опыт производства и можем предложить индивидуальные решения в соответствии с вашими рабочими условиями.
