Какие вопросы необходимо учитывать при выборе разрывного диска для химического оборудования с частыми пусками и остановками?
2026-08-11

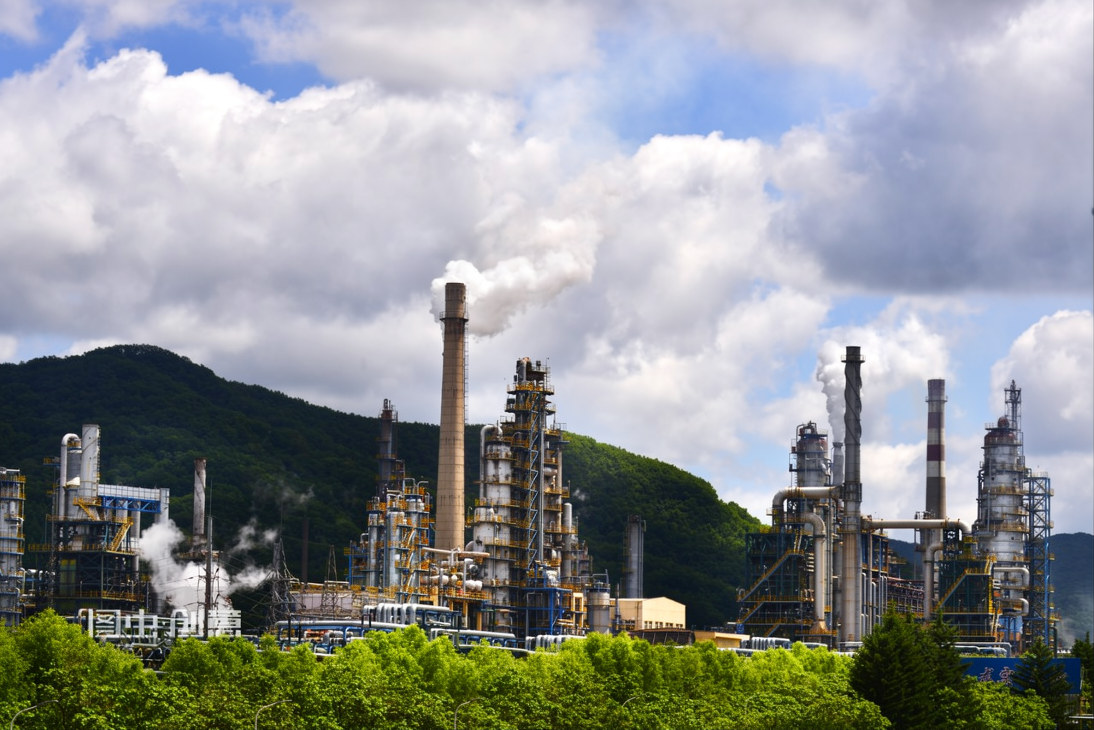

В реальных условиях эксплуатации химические установки не всегда работают в одном и том же режиме в течение длительного времени. Под влиянием рыночных заказов, графика технического обслуживания, сезонного производства и технологических корректировок некоторые установки могут многократно проходить этапы пуска, нагрева, повышения давления, нормальной эксплуатации, охлаждения и остановки.
Такой режим эксплуатации предъявляет особые требования к предохранительным устройствам, устанавливаемым на оборудовании, работающем под давлением. Хотя разрывной диск имеет относительно простую конструкцию, его нельзя выбирать по принципу «если расчетное давление оборудования составляет определенное значение, то и давление разрыва должно быть таким же». Для химических установок с частыми пусками и остановками повторяющиеся изменения давления и температуры могут влиять на рабочее состояние разрывного диска, поэтому при выборе необходимо учитывать весь рабочий цикл оборудования.
Почему частые пуски и остановки влияют на разрывной диск?
Во время нормальной эксплуатации внутреннее давление оборудования обычно находится в относительно стабильном диапазоне. После запуска установки температура постепенно повышается, состояние рабочей среды изменяется, и внутреннее давление оборудования также меняется. На этапе остановки, напротив, могут возникать охлаждение, снижение давления и даже условия вакуума.
Если установка ежедневно или еженедельно повторяет такой цикл, разрывной диск в течение всего срока эксплуатации подвергается не воздействию одного фиксированного давления, а постоянно меняющимся условиям давления и температуры.
Поэтому при выборе разрывного диска инженерам необходимо учитывать соотношение между нормальным рабочим давлением и расчетным давлением разрыва, а также изменения температуры, циклы давления и свойства рабочей среды. Для оборудования, чувствительного к колебаниям давления, выбор изделия только по статическим условиям эксплуатации может оказаться недостаточным.
Нормальное рабочее давление не должно быть слишком близко к давлению разрыва
Давление разрыва разрывного диска обычно определяется с учетом допустимого давления оборудования и фактических условий эксплуатации. Для оборудования с частыми пусками и остановками одним из ключевых вопросов является наличие достаточного рабочего запаса между нормальным рабочим давлением и давлением разрыва.
Если нормальное рабочее давление оборудования уже близко к установленному давлению разрыва разрывного диска, колебания давления при пуске, остановке или переключении технологического режима могут повысить риск несвоевременного срабатывания.
| Режим | Изменения, которые необходимо учитывать |
| Холодный пуск | Постепенное повышение температуры и давления |
| Этап нагрева | Тепловое расширение, изменение состояния рабочей среды |
| Нормальная эксплуатация | Относительно стабильное давление |
| Переключение технологического режима | Быстрое изменение давления |
| Остановка и охлаждение | Снижение температуры и давления |
| Повторный пуск | Повторяющиеся циклы давления и температуры |
После получения параметров оборудования закупщик не должен ограничиваться указанием только одного значения «давление разрыва». Нормальное рабочее давление, расчетное давление, рабочая температура и частота пусков и остановок также должны быть включены в технический лист согласования.
Изменение температуры влияет на фактические характеристики разрывного диска
Характеристики многих разрывных дисков зависят от температуры. При эксплуатации оборудования в условиях низких и высоких температур механические свойства материала могут изменяться, что также способно влиять на давление разрыва.
Поэтому при закупке необходимо четко определить температурные условия эксплуатации разрывного диска. В данном случае речь идет не просто о температуре окружающей среды в производственном помещении, а о фактической технологической температуре, воздействию которой может подвергаться место установки разрывного диска.
Для химического оборудования, работающего при высоких температурах, необходимо учитывать температуру рабочей среды, температуру стенки оборудования и температуру в месте установки разрывного диска. Если разрывной диск находится в зоне выраженного температурного градиента, это также необходимо анализировать на этапе проектирования.
Поставщик должен выбирать подходящую конструкцию и материал разрывного диска с учетом фактических условий эксплуатации, а не просто предлагать стандартную модель исходя из условного диаметра присоединения оборудования.
Циклы давления — важный фактор для оборудования с частыми пусками и остановками
В нормальных условиях разрывной диск не открывается и не закрывается многократно, как предохранительный клапан, однако он длительное время подвергается воздействию изменяющегося давления.
Для оборудования с частыми пусками и остановками разрывной диск может испытывать большое количество циклов давления. Различные конструкции разрывных дисков имеют разную устойчивость к циклическим нагрузкам, поэтому конструкция изделия должна соответствовать режиму эксплуатации оборудования.
Например, разрывной диск обратного купола обычно обладает хорошей устойчивостью к усталостным нагрузкам и может применяться в некоторых условиях с колебаниями давления. Однако возможность использования конкретной конструкции необходимо определять с учетом давления разрыва, рабочего давления, температуры и свойств рабочей среды.
Для закупщиков, если оборудование запускается и останавливается несколько раз в день, рекомендуется непосредственно указать эту особенность режима эксплуатации поставщику на этапе запроса коммерческого предложения. Это позволит получить более точное техническое решение, чем при предоставлении только расчетного давления оборудования.
Коррозионные свойства рабочей среды нельзя игнорировать
Рабочие среды в химических установках отличаются большим разнообразием и могут обладать коррозионными, токсичными или легковоспламеняющимися свойствами, а также иметь высокую температуру. При длительном контакте разрывного диска с технологической средой коррозионная стойкость материала непосредственно влияет на эксплуатационное состояние изделия. Если материал несовместим с рабочей средой, могут возникнуть коррозия и изменение эксплуатационных характеристик.
К распространенным материалам для изготовления разрывных дисков относятся нержавеющая сталь, никелевые сплавы, сплавы Hastelloy, сплавы Monel и другие материалы. Для специальных коррозионных условий также могут применяться другие материалы или варианты поверхностной обработки.
Конкретный материал нельзя выбирать только на основании названия рабочей среды. Например, даже для сред, которые в общем относятся к «кислотным», коррозионное воздействие может существенно различаться в зависимости от концентрации, температуры и содержания воды. При закупке необходимо предоставить полный состав рабочей среды и рабочую температуру, чтобы поставщик мог выполнить более обоснованный подбор материала.
На этапе остановки необходимо учитывать возможность возникновения вакуума
Частые остановки оборудования могут приводить не только к снижению давления. При охлаждении, конденсации или опорожнении некоторых аппаратов может возникать отрицательное давление. Если оборудование подвержено риску вакуумирования, а система защиты от давления рассчитана только на избыточное давление, может возникнуть недостаточная защита от определенных аварийных режимов.
Поэтому на этапе проектирования оборудования необходимо определить, может ли возникнуть вакуум во время остановки, охлаждения или очистки. Если такая возможность существует, необходимо предусмотреть соответствующие меры вакуумной защиты с учетом конструкции оборудования и технологических требований. Некоторые разрывные диски могут проектироваться для определенных условий избыточного или отрицательного давления, однако конкретное решение должно совместно подтверждаться проектировщиками оборудования и поставщиком разрывных дисков.
Конструкцию разрывного диска необходимо выбирать с учетом условий эксплуатации
На рынке представлены разрывные диски различных конструкций. Купольные диски прямого действия, диски обратного купола, диски с ножевым элементом и другие конструкции имеют разные характеристики в зависимости от диапазона давления, температуры и условий циклических изменений давления.
Для химических установок с частыми пусками и остановками при выборе изделия обычно необходимо уделять особое внимание устойчивости к циклам давления, точности срабатывания, диапазону рабочих температур и совместимости с рабочей средой.
| Фактор выбора | Необходимые данные |
| Давление оборудования | Расчетное давление, нормальное рабочее давление |
| Условия разрыва | Целевое давление разрыва и допустимое отклонение |
| Температура | Нормальная и расчетная температура |
| Циклы давления | Количество пусков и остановок в день или месяц |
| Рабочая среда | Состав, концентрация, коррозионные свойства |
| Место установки | Оборудование, трубопровод или вход предохранительного клапана |
| Требования к сбросу | Направление сброса, требуемая пропускная способность |
| Материал | Определяется с учетом рабочей среды и температуры |
Чем полнее предоставленная информация, тем точнее будет подбор разрывного диска.
При закупке разрывного диска не забудьте сообщить поставщику частоту пусков и остановок
Во многих запросах на коммерческое предложение указываются только наименование оборудования, номинальный диаметр, давление разрыва и материал, но не указывается, сколько раз оборудование запускается в течение суток и насколько сильно изменяется температура.
Для оборудования, работающего в непрерывном режиме, эта информация может быть не столь критичной. Однако для установок с частыми пусками и остановками она непосредственно влияет на выбор изделия.
Практичным решением является одновременное предоставление в составе технического запроса расчетного давления оборудования, нормального рабочего давления, расчетной температуры, нормальной рабочей температуры, состава рабочей среды, частоты пусков и остановок, а также возможных сценариев возникновения избыточного давления. На основании этих данных поставщик сможет определить подходящую конструкцию, материал и типоразмер разрывного диска.
