Статья познакомит вас более подробно с различными классификациями разрывного диска (Часть II)
2025-09-01
Особенности применения разрывного диска:

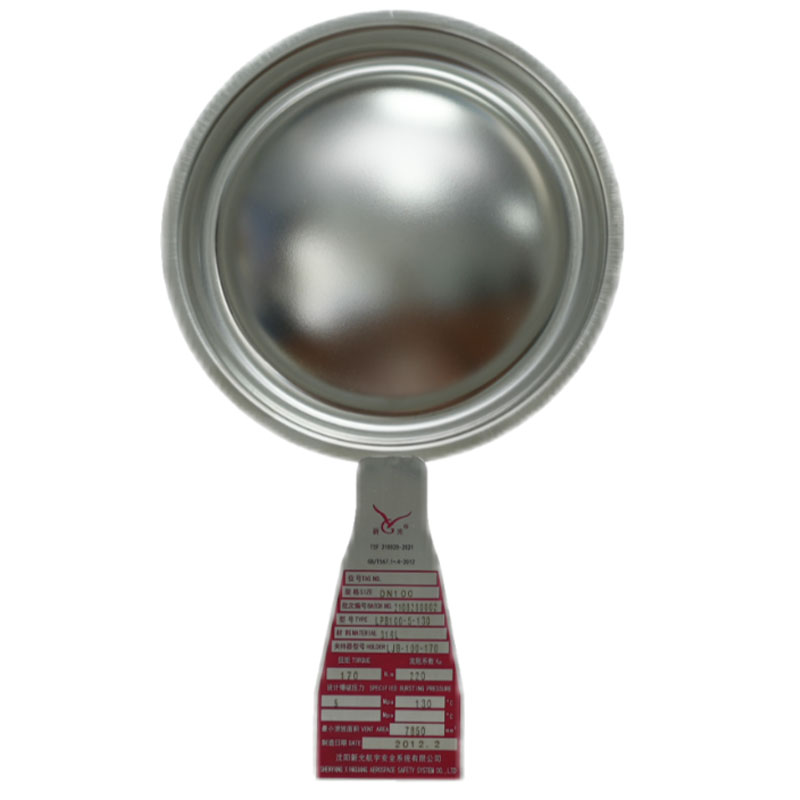

Положительно-купольный разрывной диск
1、Особенности обычного положительно-купольного разрывного диска (LP)
-- Давление срабатывания определяется толщиной материала и диаметром выпускного отверстия. Ограничивается толщиной мембраны и диаметром, как правило, применяется в условиях высокого давления.
-- Максимальное рабочее давление не может превышать 0,7 минимального давления срабатывания.
-- При срабатывании образуются осколки, поэтому не может использоваться во взрывоопасных средах или там, где недопустимы осколки (например, при установке в связке с предохранительным клапаном). Усталостная прочность средняя.
-- Недостаточная сила зажима по периметру может привести к ослаблению и выпадению, что вызывает снижение давления срабатывания. Незначительные повреждения, как правило, не влияют на давление срабатывания.
-- Применим для газовых и жидких сред.
2、Особенности положительно-купольного с канавками разрывного диска (LC)
-- Давление срабатывания в основном определяется глубиной канавки, производство сложнее.
-- Максимальное рабочее давление не может превышать 0,8 минимального давления срабатывания.
-- Разрушение происходит по ослабленной канавке, осколков не образуется, ограничений по применению нет, усталостная прочность выше средней.
-- Недостаточная сила зажима по периметру может привести к ослаблению и выпадению, снижению давления срабатывания и образованию осколков. Незначительные повреждения, если они не затрагивают канавку, существенно не влияют на давление срабатывания.
-- Применим для газовых и жидких сред.
3、Особенности положительно-купольного с надрезами разрывного диска (LF)
-- Давление срабатывания в основном определяется расстоянием между отверстиями, производство простое, обычно используется при низких давлениях.
-- Максимальное рабочее давление не может превышать 0,8 минимального давления срабатывания.
-- При срабатывании могут образоваться мелкие осколки, но при правильной конструкции можно добиться отсутствия осколков. Усталостная прочность средняя.
-- Недостаточная сила зажима по периметру может привести к ослаблению и выпадению, снижению давления срабатывания. Если повреждения не затрагивают перемычки, давление срабатывания не изменится.
-- Обычно применяется для газовых сред.

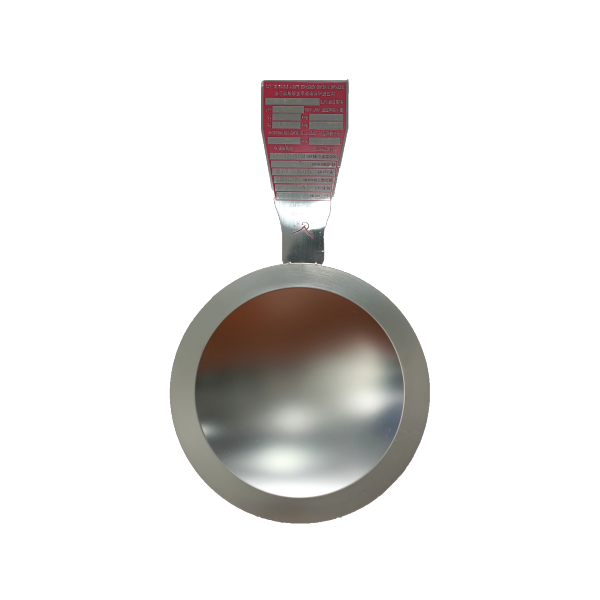

Отрицательно-купольный разрывной диск
1、Особенности отрицательно-купольного с ножом (YD) и с зубцами «аллигатора» (YE) разрывного диска
-- Давление срабатывания в основном определяется толщиной заготовки и высотой купола; тип YE, как правило, используется при низком давлении.
-- Максимальное рабочее давление не может превышать 0,9 минимального давления срабатывания.
-- При срабатывании мембрана переворачивается и ударяется о нож или другую острую структуру, разрушаясь без образования осколков. Усталостная прочность очень высокая. Лезвие держателя должно ремонтироваться после каждого срабатывания.
-- Недостаточный зажим по периметру или повреждение поверхности купола разрывного диска приводит к заметному снижению давления срабатывания и в тяжёлых случаях к невозможности открытия выпускного отверстия. При установке требуется особая осторожность.
-- Применим только для газовых сред.
2、Особенности отрицательно-купольного с крестовой канавкой (YC) и с крестовой канавкой сварного типа (YCH) разрывного диска
-- Максимальное рабочее давление не может превышать 0,9 минимального давления срабатывания.
-- Разрушение происходит по ослабленным канавкам на четыре лепестка, осколков не образуется, усталостная прочность очень высокая. Для сварного типа обеспечивается полная герметичность.
-- Недостаточный зажим по периметру или повреждение поверхности купола разрывного диска приводит к заметному снижению давления срабатывания и в тяжёлых случаях к невозможности открытия выпускного отверстия. При установке требуется особая осторожность.
-- Применим только для газовых сред.
3、Особенности отрицательно-купольного с кольцевой канавкой разрывного диска (YHC/YHCY)
-- Максимальное рабочее давление не может превышать 0,9 минимального давления срабатывания.
-- Разрушение происходит по ослабленной канавке, осколков не образуется, усталостная прочность высокая.
-- Недостаточный зажим по периметру или повреждение поверхности купола разрывного диска приводит к заметному снижению давления срабатывания и в тяжёлых случаях к невозможности открытия выпускного отверстия. При установке требуется особая осторожность.
-- Применим для газовых сред.
Плоский разрывной диск

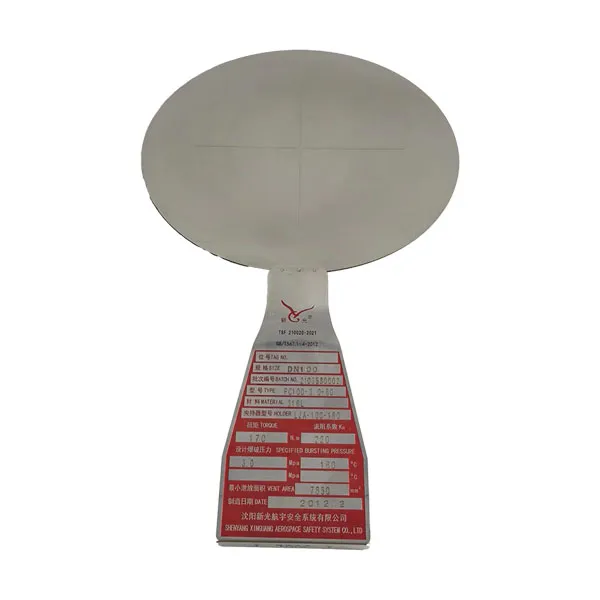

1、Особенности плоского с канавками разрывного диска (PC)
-- Давление срабатывания в основном определяется глубиной канавки, производство сложное, особенно трудно изготовление низконапорных малых диаметров.
-- Максимальное рабочее давление не может превышать 0,5 минимального давления срабатывания.
-- Разрушение происходит по ослабленной канавке, осколков не образуется, ограничений по применению нет, усталостная прочность низкая.
-- Недостаточная сила зажима по периметру может привести к ослаблению и выпадению, снижению давления срабатывания и образованию осколков. Незначительные повреждения, если они не затрагивают канавку, существенно не влияют на давление срабатывания.
-- Применим для газовых и жидких сред.
2、Особенности плоского с надрезами разрывного диска (PF)
-- Максимальное рабочее давление не может превышать 0,5 минимального давления срабатывания.
-- При срабатывании могут образоваться мелкие осколки, но при правильной конструкции можно добиться отсутствия осколков. Усталостная прочность низкая.
-- Недостаточный зажим по периметру может привести к ослаблению и выпадению, снижению давления срабатывания. Незначительные повреждения, если они не затрагивают перемычки между отверстиями, существенно не влияют на давление срабатывания.
-- Обычно применяется для газовых сред.
Графитовый разрывной диск
Особенности графитового разрывного диска:
-- Максимальное рабочее давление не может превышать 0,8 минимального давления срабатывания.
-- При срабатывании образуются осколки, усталостная прочность низкая.
-- Обладает высокой коррозионной стойкостью к различным средам, но не может использоваться в сильных окислительных кислотах.
-- Применим для газовых и жидких сред.
Приведённые выше параметры и обозначения моделей разрывных дисков даны только для справки. Если вы хотите узнать более подробную информацию о перечисленных разрывных дисках, вы можете связаться с нами. Мы будем рады вашему обращению.
