Применение разрывного диска в водной промышленности — последняя линия обороны от обратного давления
2025-09-14
В современных областях промышленной водоочистки, опреснения морской воды и высококачественной подготовки сверхчистой воды технология обратного осмоса (RO) занимает ключевое положение благодаря своей высокой разделительной способности. В сложных условиях эксплуатации существует одна угроза, которую часто недооценивают, но которая может быть крайне разрушительной, — обратное давление RO, которому редко уделяют внимание. Разрывной диск служит последним барьером, охраняющим безопасность системы. Понимание этого противоречия имеет решающее значение для обеспечения безопасной и надежной работы RO-системы.
1、Давление на мембранные элементы
Обратное давление RO — это ситуация, когда при остановке системы, ошибочных операциях или случайном закрытии клапана на стороне пермеата давление на выходе оказывается выше, чем на входе. Это полностью противоречит гидравлическим условиям, необходимым для нормальной работы мембраны RO (высокое давление на входе заставляет молекулы воды преодолевать осмотическое давление и проходить через мембрану).
Механизмы разрушения:
Деламинация мембраны: мембранный лист RO состоит из тонких полиамидных композитных слоев. Под воздействием обратного давления вода с выходной стороны давит обратно, что приводит к разрушению адгезии слоев и их расслоению.
Коллапс опорного слоя: сильное обратное давление может вызвать смещение мембранного пакета внутри корпуса давления, его скручивание или даже вдавливание в центральную трубку, что приводит к необратимым механическим повреждениям.
Потеря производительности: даже без видимых разрушений обратное давление легко повреждает селективный слой мембраны, вызывая резкое падение степени обессоливания, ухудшение качества воды и невозможность восстановления параметров.
Частые причины:
Несоблюдение корректной процедуры сброса давления при остановке системы.
Ошибочное закрытие клапана на трубопроводе пермеата (особенно при работе высокого насоса).
Неисправность или неправильная настройка клапана регулирования давления на выходе.
Повышение давления на выходе из-за неисправности оборудования (например, резервуара или EDI-модуля), при котором давление вовремя не сбрасывается.
- 2、Применение разрывного диска
Когда превентивные меры (например, обратный клапан или предохранительный клапан сброса давления) оказываются недостаточными в сложных ситуациях, разрывной диск, являясь пассивным и необратимым устройством защиты от избыточного давления, становится самым надежным и прочным защитником мембран RO.
Ключевая роль:

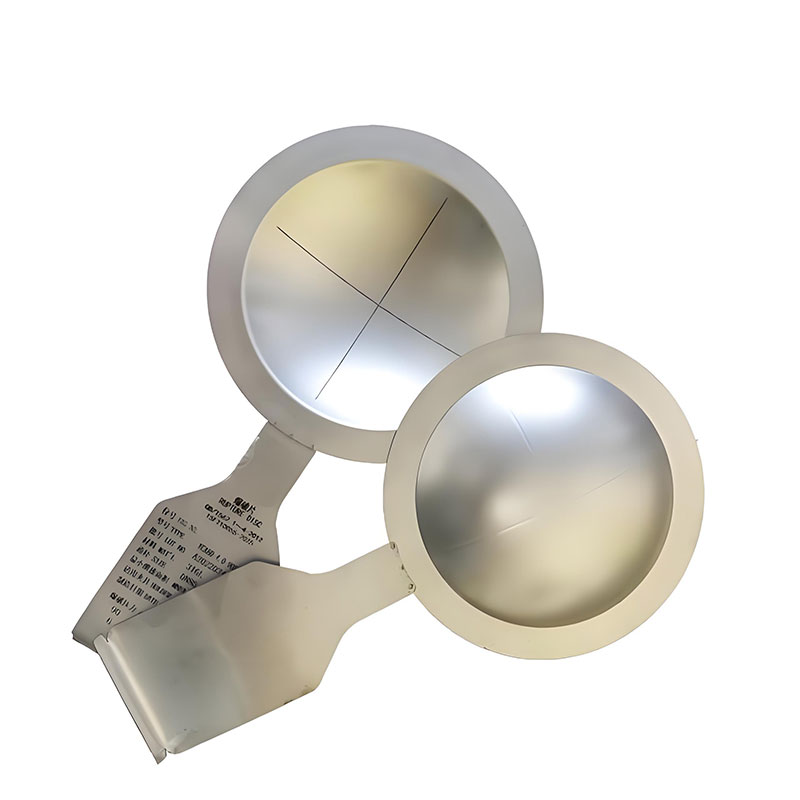

Разрывной диск, установленный на общем трубопроводе пермеата RO-системы, представляет собой прецизионное устройство безопасности. Его основа — тонкая неметаллическая мембрана, произведённая с высокой точностью.
Когда давление на стороне пермеата неожиданно возрастает и превышает заранее установленное значение, мембрана мгновенно разрушается, за миллисекунды сбрасывая избыточное давление (пермеат). Таким образом, обратное давление ограничивается безопасным для мембранного элемента порогом, предотвращая повреждения.
Преимущества перед другими защитными устройствами:
Нулевая утечка: при нормальном рабочем давлении разрывной диск обеспечивает абсолютную герметичность, исключая риск внутренних утечек (в отличие от обратного клапана, у которого возможна протечка).
Высокая скорость реакции: разрушение мембраны — мгновенный физический процесс, намного быстрее, чем срабатывание механического предохранительного клапана.
Надежность: простая конструкция разрывного диска исключает наличие сложных движущихся деталей, снижая вероятность отказов. Особенно подходит для условий, где обычные клапаны могут заклинить из-за засорения или накипи.
Большая пропускная способность: после разрушения разрывной диск обеспечивает значительное сечение для сброса, быстро выпуская большие объемы жидкости и эффективно подавляя пики давления.
Ключевые моменты выбора и применения:
Соответствие пропускной способности: эффективная площадь сброса разрывного диска должна обеспечивать своевременный сброс избыточной жидкости при аварийном давлении. Для этого необходимо строгое вычисление в соответствии со стандартами API RP 520/521 или ASME.
Правильное место установки: рекомендуется устанавливать разрывной диск на общем трубопроводе пермеата, как можно ближе к выходу группы корпусов давления, без запорной арматуры на выходе. Обычно используется в комплекте с запорным клапаном (опломбированным в открытом положении) и манометром для контроля и обслуживания.
Обслуживание и замена: разрывной диск является одноразовым расходным элементом. После срабатывания или по истечении срока службы (даже если не разрушился) он должен быть немедленно заменен. Рекомендуется регулярная проверка (визуальная, онлайн-мониторинг) и ведение журнала.
- 3、Многоуровневая защита
Хотя разрывной диск является ключевой последней линией обороны, его нельзя рассматривать как единственную защиту или замену правильным эксплуатационным процедурам. Эффективная система защиты RO от обратного давления должна включать несколько уровней:
Проектирование и эксплуатационные нормы
Разработка рациональной схемы трубопровода пермеата, исключающая образование воздушных мешков и обратного давления.
Строгое соблюдение процедур запуска и остановки системы (плавный пуск и остановка насосов, правильная последовательность работы клапанов).
Наличие четких предупреждающих маркировок (например, «Категорически запрещается закрывать клапан пермеата»).
Активные защитные устройства
Установка надежных обратных клапанов на трубопроводе пермеата для предотвращения обратного потока.
Оснащение трубопровода пермеата предохранительным клапаном сброса давления, который можно многократно использовать как первую линию защиты.
Установка датчиков давления и систем блокировки (например, автоматическая остановка насоса при высоком давлении пермеата и подача сигнала тревоги).
