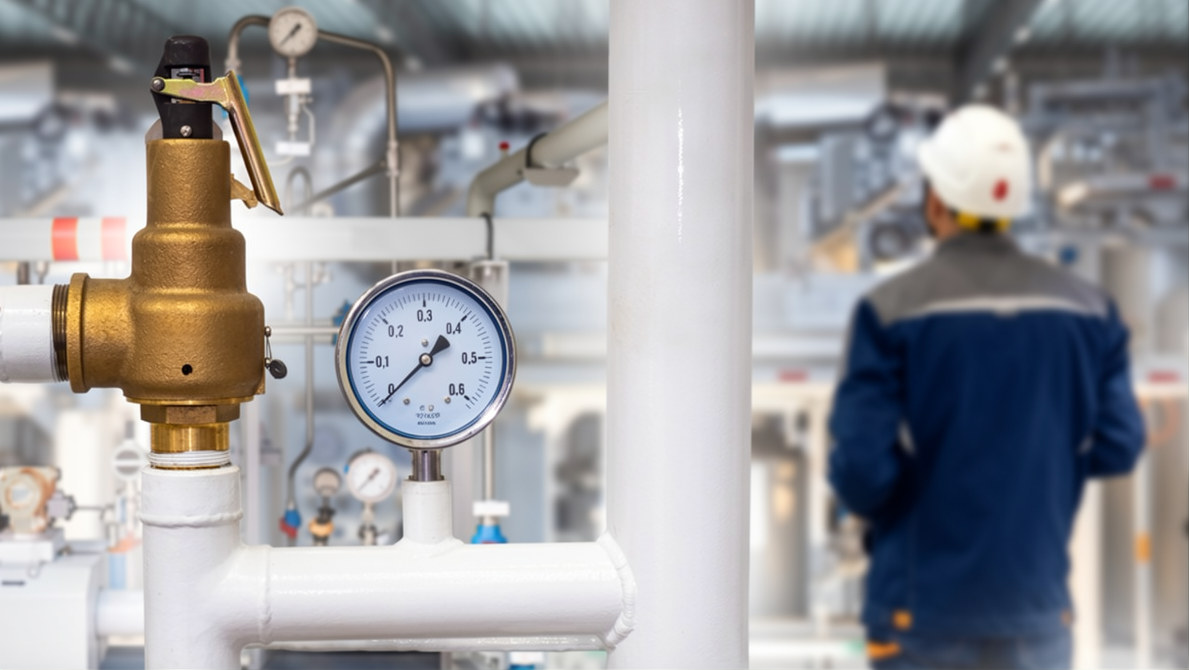

В чем разница между разрывным диском и предохранительным клапаном? Как правильно использовать их совместно?
2026-07-05
При обращении за консультацией многие клиенты задают один и тот же вопрос: если оборудование уже оснащено предохранительным клапаном, нужно ли дополнительно устанавливать разрывной диск? Универсального ответа на этот вопрос нет. И разрывной диск, и предохранительный клапан относятся к устройствам защиты от избыточного давления. На первый взгляд они выполняют схожие функции, однако принцип работы, область применения и способ защиты у них совершенно разные. В профессиональных системах защиты от давления эти два устройства во многих случаях используются совместно, а не как взаимозаменяемые решения. Поэтому перед приобретением оборудования важно понимать различия между ними, чтобы выбрать наиболее подходящую схему защиты.
Разрывной диск и предохранительный клапан работают по разным принципам
Предохранительный клапан является многоразовым устройством защиты от избыточного давления. Когда давление внутри оборудования достигает установленного значения, клапан автоматически открывается для сброса давления. После нормализации давления он снова закрывается и может продолжать работу.
Разрывной диск представляет собой одноразовый элемент аварийного сброса давления. Когда давление достигает давления срабатывания, разрывной диск мгновенно разрушается, обеспечивая быстрый сброс давления. После срабатывания необходимо заменить разрывной диск новым, чтобы восстановить работоспособность системы.
Именно благодаря различным принципам работы каждое из этих устройств имеет свою оптимальную область применения, и речь не идет о том, что одно может полностью заменить другое.
Почему на многих установках одновременно применяются разрывной диск и предохранительный клапан?
Во многих инженерных проектах используется комбинированная схема: разрывной диск + предохранительный клапан. Обычно разрывной диск устанавливается перед предохранительным клапаном, образуя герметичный защитный барьер.
Такое решение обладает рядом очевидных преимуществ. Разрывной диск изолирует агрессивную рабочую среду, уменьшая износ и коррозию внутренних деталей предохранительного клапана и продлевая срок его службы.
Если рабочая среда склонна к кристаллизации, образованию кокса или содержит твердые частицы, разрывной диск также предотвращает попадание загрязнений внутрь клапана, повышая надежность работы всей системы.
Для процессов с повышенными требованиями к герметичности разрывной диск практически обеспечивает нулевую утечку, предотвращая экономические потери, связанные с длительными микропротечками среды.
При модернизации существующего оборудования многие предприятия также предпочитают установить разрывной диск для защиты предохранительного клапана, а не полностью заменять всю систему сброса давления.
В каких случаях достаточно использовать только разрывной диск?
Не каждое оборудование требует установки предохранительного клапана. Если необходим практически мгновенный сброс давления либо рабочая среда отличается высокой коррозионной активностью, а обслуживание предохранительного клапана связано с большими затратами, применение разрывного диска является более целесообразным.
Прямодействующий разрывной диск отличается простой конструкцией и сравнительно невысокой стоимостью, поэтому широко используется в стандартных системах защиты от давления.
Обратновыгнутый разрывной диск обладает более высоким отношением рабочего давления к давлению срабатывания и повышенной усталостной прочностью. При наличии циклических колебаний давления срок его службы обычно значительно выше, при этом сохраняется высокая точность давления срабатывания.
Профессиональные производители разрывных дисков всегда подбирают изделие на основании рабочих параметров оборудования, а не только по диаметру или давлению.
При выборе разрывного диска нельзя ориентироваться только на давление срабатывания
Многие специалисты по закупкам считают, что если давление срабатывания совпадает, можно установить любой разрывной диск. На практике все значительно сложнее.
Рабочая среда, температура эксплуатации, стандарт фланцев, противодавление, вакуумный режим, частота колебаний давления и направление установки — все эти факторы оказывают влияние на выбор разрывного диска.
Даже для одного и того же оборудования после смены рабочей среды может потребоваться использование разрывного диска из другого материала.
При наличии коррозионной среды нержавеющая сталь 316L может оказаться недостаточно стойкой для длительной эксплуатации. В таких случаях рекомендуется использовать никель, сплав Хастеллой, сплав Монель или другие коррозионностойкие материалы.
Опытные производители разрывных дисков перед разработкой технического решения всегда подробно анализируют реальные условия эксплуатации оборудования и помогают подобрать наиболее подходящую конструкцию, а не ограничиваются предложением стандартной модели.
Совместное применение разрывного диска и предохранительного клапана обеспечивает максимальную защиту
Современные системы защиты от давления все больше ориентируются на комплексные решения, а не на использование одного устройства.
Разрывной диск обеспечивает мгновенное срабатывание и полную герметичность, а предохранительный клапан отвечает за многократный сброс давления. Совместное использование позволяет одновременно обеспечить высокую герметичность, надежную защиту оборудования и удобство дальнейшего обслуживания.
Во многих сосудах под давлением, химических реакторах, теплообменниках и резервуарах применяются различные схемы сочетания разрывных дисков и предохранительных клапанов в зависимости от особенностей конкретного оборудования, что обеспечивает более стабильную работу всей системы.
Наша компания уже много лет специализируется на разработке и производстве разрывных дисков. Мы предлагаем прямодействующие разрывные диски, обратновыгнутые разрывные диски, графитовые разрывные диски, а также изготовление различных нестандартных разрывных дисков по индивидуальным требованиям заказчика.
Каждое изделие проходит строгий контроль качества. Мы также предоставляем рекомендации по подбору, выбору материалов, расчету давления срабатывания и инструкции по монтажу с учетом условий эксплуатации оборудования, помогая заказчикам сделать закупку максимально удобной и обеспечить надежную систему защиты от избыточного давления.
При выборе продукции важно выбирать и профессиональную техническую поддержку
Разрывной диск и предохранительный клапан не являются конкурентами — они эффективно дополняют друг друга в системе защиты от избыточного давления.
Оптимальное решение должно определяться на основе комплексного анализа рабочего давления, характеристик среды, температурного режима, конструкции оборудования и плана технического обслуживания.
Выбирая производителя разрывных дисков с большим опытом реализации проектов, вы приобретаете не просто изделие, а полноценное техническое решение для защиты оборудования от избыточного давления. Это позволяет снизить эксплуатационные риски и обеспечить длительную, стабильную и безопасную работу оборудования.
