1、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками благодаря сочетанию кольцевой канавки и зубчатой кромки обеспечивает разрыв по заранее заданному пути без разлёта металлических осколков.
2、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками выдерживает длительное воздействие высокого рабочего давления, что увеличивает срок службы и снижает затраты на обслуживание.
3、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками может быть адаптирован под конкретные условия эксплуатации.

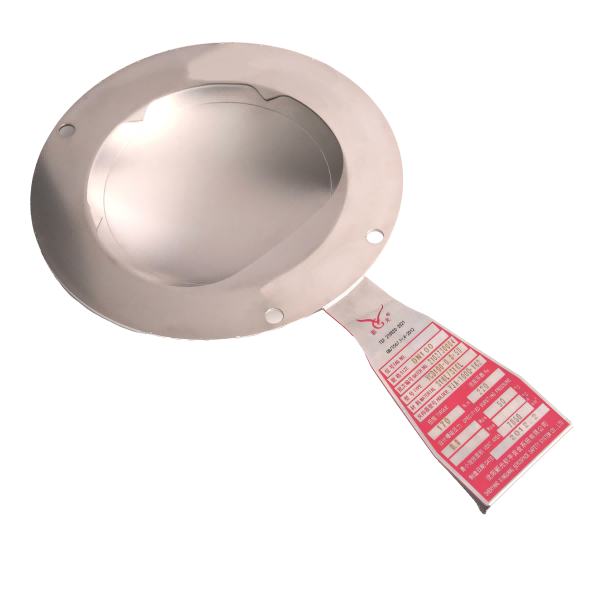

Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками представляет собой устройство, специально разработанное для защиты оборудования, работающего под давлением. На куполе разрывного диска выполнены подковообразные кольцевые канавки, а также усиление в виде зубцов (крокодильего типа), что позволяет при превышении допустимого давления произвести устойчивое переворачивание купола с разрывом по заданной линии. По сравнению с традиционными разрывными дисками, обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками отличается повышенной стойкостью к усталости и более широким диапазоном применяемого давления.
1、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками при срабатывании не образует осколков и может использоваться в сочетании с предохранительными клапанами.
2、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками обладает высокой устойчивостью к усталостным нагрузкам и подходит для применения при пульсирующем давлении.
3、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками не требует вакуумной опоры и способен выдерживать абсолютный вакуум.
4、Обратновыпуклый разрывной диск YCD с кольцевыми и зубчатыми насечками применим для газообразных и полностью жидких сред.
5、Максимальное рабочее давление составляет до 90% от минимального разрешённого давления срабатывания.
Диаметр (мм) | Материал разрывного диска | |||||||
Тантал | Никель | Хастеллой
Аустенитная нержавеющая сталь |
Инконель Монель |
|||||
мин | макс | мин | макс | мин | макс | мин | макс | |
DN40 | 0.4 | 3.0 | 0.4 | 3.0 | 0.5 | 3.0 | 0.5 | 3.0 |
DN50 | 0.4 | 3.0 | 0.4 | 3.0 | 0.5 | 3.0 | 0.5 | 3.0 |
DN80 | 0.35 | 3.0 | 0.3 | 3.0 | 0.4 | 3.0 | 0.4 | 3.0 |
DN100 | 0.35 | 3.0 | 0.3 | 3.0 | 0.4 | 3.0 | 0.4 | 3.0 |
DN150 | 0.3 | 1.5 | 0.2 | 1.5 | 0.3 | 1.5 | 0.3 | 1.5 |
DN200 | 0.3 | 1.5 | 0.2 | 1.5 | 0.3 | 1.5 | 0.3 | 1.5 |
1、Приведённые значения являются справочными. В случае расхождения с фактическими параметрами необходимо обращаться к производителю.
2、При необходимости покрытия PTFE или FEP следует учитывать температурные ограничения.
3、Зубчатая часть обычно изготавливается из аустенитной нержавеющей стали.
4、Для выбора хастеллоя C-276 и тантала необходимо предварительное согласование с производителем.

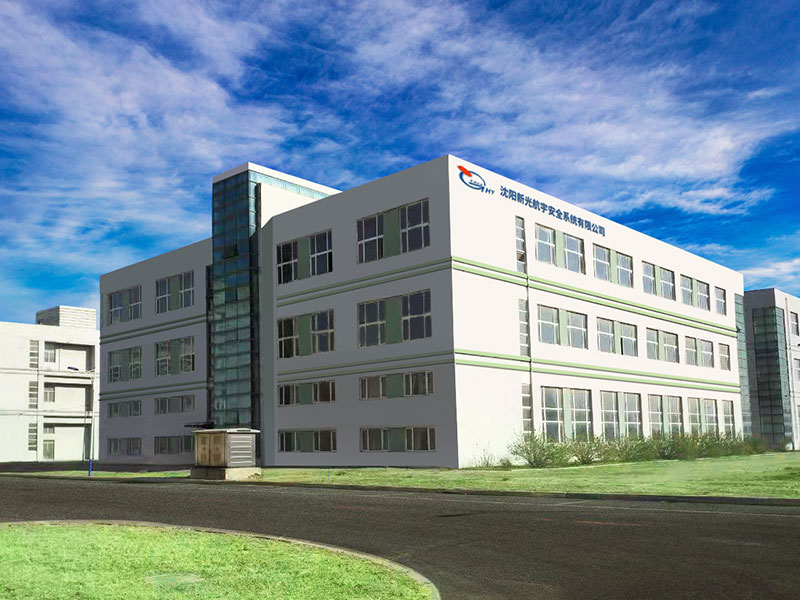

ООО Шэньян Синьгуан Хангю Система безопасности — первое специализированное предприятие в Китае после основания КНР, объединившее научно-исследовательскую деятельность, производство, продажи и сервис в сфере разрывных дисков. Основанная в 1959 году, компания на протяжении более 60 лет придерживается высоких стандартов и строгих требований, тщательно контролируя проектирование и выбор материалов. В настоящее время компания располагает более чем 30 патентами на собственные разработки.
