1、Низконапорный разрывной диск с режущим устройством типа SD использует интегрированную режущую конструкцию, которая мгновенно разрывает мембрану при срабатывании, не оставляя фрагментов.
2、Низконапорный разрывной диск с режущим устройством типа SD специально разработан для низкого давления и обеспечивает точное срабатывание даже при низком давлении.
3、Материал низконапорного разрывного диска с режущим устройством типа SD может быть выбран в соответствии с условиями эксплуатации.

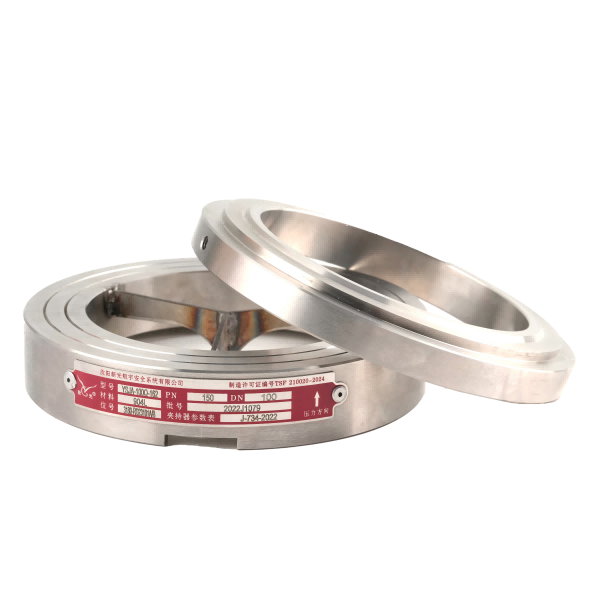

Низконапорный разрывной диск с режущим устройством типа SD — это специально разработанный разрывной элемент, представляющий собой сборку из опорной конструкции, выдерживающей давление, и герметизирующей мембраны. Он используется для безопасного сброса давления в системах высокого давления.
Когда в защищаемой системе происходит избыточное давление, опорная часть теряет устойчивость и переворачивается, а мембрана разрезается встроенным ножом в держателе, тем самым высвобождая давление (по заказу возможна двусторонняя модификация).
1、После срабатывания низконапорного разрывного диска с режущим устройством типа SD не образуются фрагменты — возможно последовательное применение с предохранительными клапанами.
2、Имеет высокую устойчивость к усталостным нагрузкам, применим в условиях пульсирующего давления.
3、При наличии сетки выдерживает полный вакуум.
4、Подходит для газообразных сред.
5、Максимальное рабочее давление составляет до 90% от минимального допустимого давления срабатывания.
Диапазон размеров: DN25 ~ DN500 | Диапазон размеров: DN25 ~ DN500 |
Диапазон давления: 0,001 ~ 0,2 МПа | Диапазон давления: 0,001 ~ 0,2 МПа |
1、Перед установкой убедитесь, что система полностью сброшена по давлению, среда удалена, клапаны на входе и выходе перекрыты.
2、Проверьте модель, направление режущего элемента, отсутствие повреждений на уплотнительных поверхностях, ровность фланцев и совпадение болтовых отверстий.
3、Установите выпуклую сторону диска в сторону источника давления, режущий элемент — в сторону сброса.
4、Затягивайте болты крест-накрест, с предварительной смазкой, чтобы избежать заедания.
5、После монтажа проведите испытание на герметичность.
