Полный обзор знаний о разрывном диске (Часть первая)
2025-06-20
Знаете ли вы, что такое разрывной диск? Если вы работаете в сфере промышленного производства или нефтехимической отрасли, то наверняка не понаслышке знакомы с этим термином. В процессе промышленного производства или нефтехимической добычи используемые сосуды под давлением часто сталкиваются с риском превышения допустимого давления. Если это давление не будет своевременно сброшено, может произойти повреждение оборудования, утечка среды, а в более серьёзных случаях — травмы у операторов. Поэтому для обеспечения безопасной эксплуатации сосудов под давлением разрывной диск выступает как важное устройство сброса давления, играя ключевую роль в предотвращении превышения давления. В этой серии статей мы систематически расскажем вам, что собой представляет разрывной диск.
1、Особенности и типы устройства с разрывным диском
Разрывной диск в основном состоит из самого диска и зажимного держателя. Когда разность давления с двух сторон достигает заданного значения, разрывной диск мгновенно срабатывает — разрывается или отделяется, чтобы сбросить давление и предотвратить разрушение сосудов, трубопроводов или замкнутого пространства. Такие устройства имеют простую конструкцию, высокую скорость отклика и эффективно предотвращают повреждения оборудования и травмы персонала.

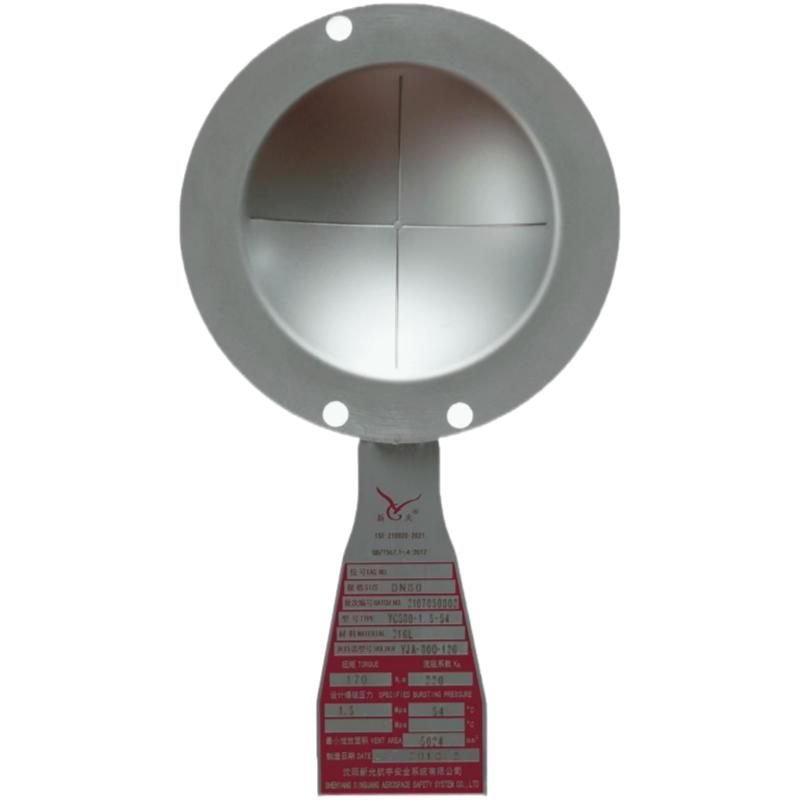

Разрывной диск выпуклой формы (выпуклый наружу)
Отличительной чертой такого типа разрывного диска является его выпуклая форма. При установке вогнутая сторона обращена к зоне высокого давления системы, а выпуклая — к зоне сброса давления. Когда давление превышает допустимый предел, диск разрывается под действием растяжения, тем самым сбрасывая давление. Выпуклые разрывные диски бывают различных типов: стандартные, с надрезом, с опорным кольцом, с усиливающим кольцом, с прокладкой и др., каждая из которых соответствует определённым условиям эксплуатации.

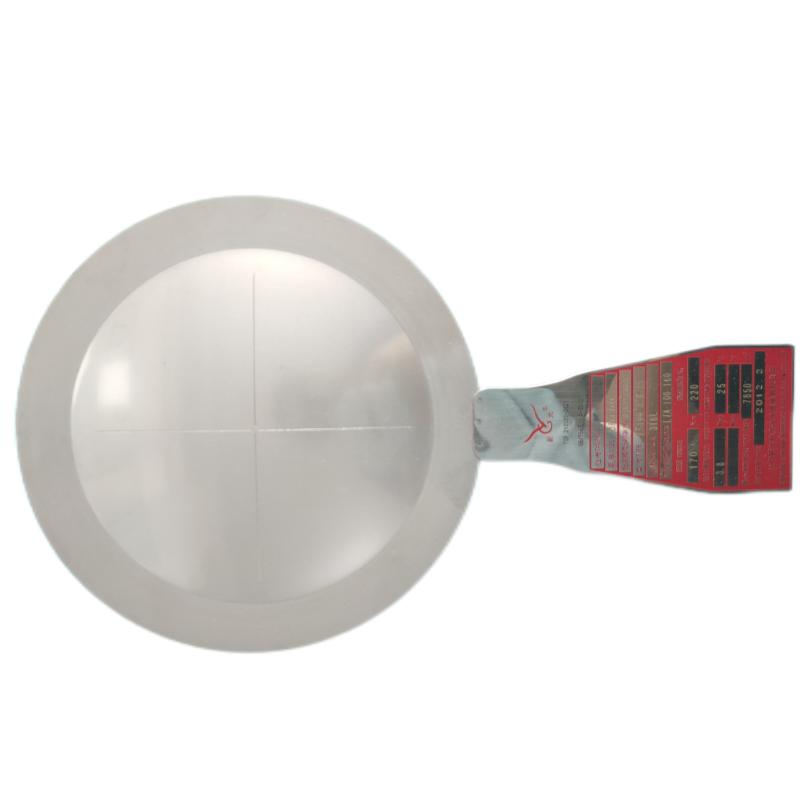

Разрывной диск вогнутой формы (вогнутый внутрь)
В отличие от выпуклого, поверхность вогнутого разрывного диска изогнута внутрь. При установке выпуклая сторона обращена к зоне высокого давления системы, а вогнутая — к зоне сброса. Когда давление превышает предел, разрывной диск мгновенно разрушается. Из-за своей конструкции такие диски обладают большей устойчивостью к давлению. Для удовлетворения различных требований к сбросу давления и условиям эксплуатации, вогнутые разрывные диски бывают кольцевыми, с опорным кольцом, с режущим держателем, зубчатыми и др.
- 2、Термины и определения, связанные с разрывным диском
1、Обратное давление – давление на стороне сброса разрывного диска, возникающее по разным причинам.
2、Заготовка диска – металлическая пластина до её формирования в выпуклую или вогнутую форму.
3、Давление срабатывания (разрыва) – разность давления на двух сторонах разрывного диска в момент его активации при заданной температуре.
4、Проектное давление разрыва – сумма проектного давления, допустимых отклонений в процессе производства и допустимого диапазона давления разрыва.
5、Испытательное давление разрыва – фактическое давление, зафиксированное в момент испытания разрывного диска, при этом также измеряется температура испытания.
6、Температура разрыва – температура стенки чувствительного элемента, соответствующая давлению разрыва.
7、Допуск производства – допустимый диапазон отклонений давления, допускаемый при изготовлении разрывного диска на основании проектного давления.
8、Площадь сброса давления – геометрическая площадь потока в устройстве разрывного диска, используемая для расчёта его теоретической пропускной способности.
9、Объём сброса давления – общий объём среды под давлением, который может быть выпущен через площадь сброса после срабатывания разрывного диска.
Всё вышеописанное — это краткое введение в знания о разрывном диске. Если вы хотите узнать больше, добро пожаловать на наш сайт. Мы продолжим публиковать материалы данной серии — следите за обновлениями!
